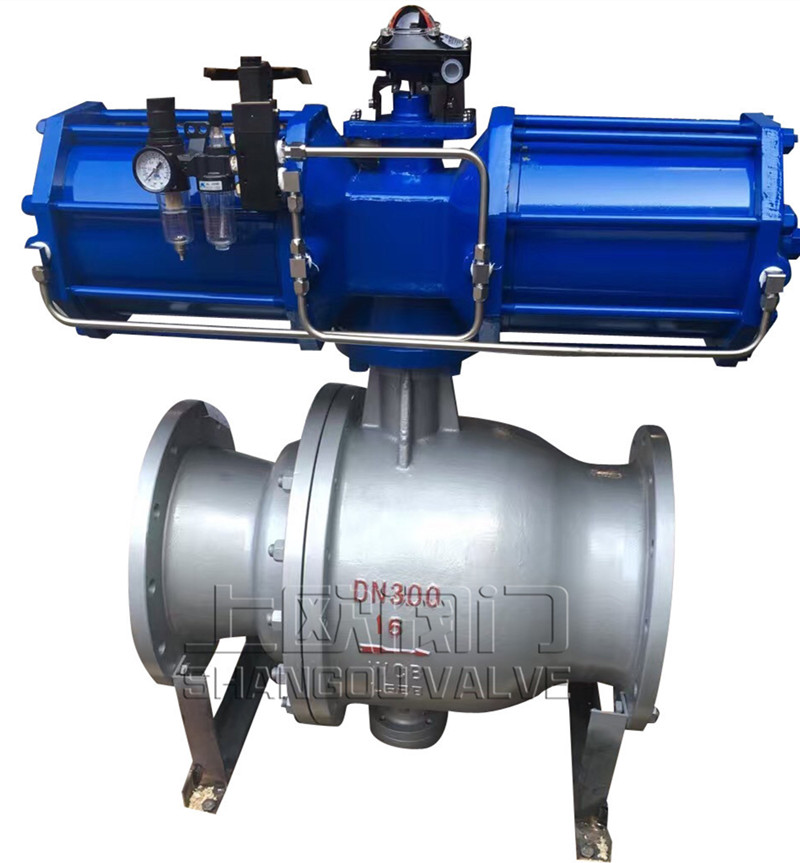

卸灰球阀

产品简述：
Q347MF,Q947MF,Q647MF卸灰球阀阀门号：Q347MF,Q947MF,Q647MF连接形式：法兰产品材质：碳钢公称通径：DN15-600（mm）mm适应介质：蒸汽压力环境：0.6-40工作温度：常温阀门标准：国标、德标、日标、英标、

更新时间：2020-11-27 11:55:51
浏览次数：1448

产品说明书查看图纸产品实物图安装案例

微信

邮箱

详细资料
产品介绍
执行标准
用途
零件材料
特点及优点
连接尺寸及重量

详细资料

我们一直坚信百年大计，质量第一，我们恪守质量首位，成就精品阀门，我们以一流的品质，创造一流的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多卸灰球阀相关产品信息，欢迎访问浙江上欧阀门产品分类→最佳的品质、一流的服务，上欧为你创造更多价值！

产品介绍

阀门型号：Q347MF,Q947MF,Q647MF
连接形式：法兰
产品材质：碳钢
公称通径：DN15-600（mm）mm
适应介质：蒸汽
压力环境：0.6-40
工作温度：常温
阀门标准：国标、德标、日标、英标、美标
流动方向：双向

执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

用途

卸灰球阀是由截止阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

卸灰球阀用途：
球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

零件材料

阀体	阀杆	阀球	密封面	垫片	填料	工作温度	适用介质
WCB	1Cr13	1Cr13	1Cr13 司太立合金本体材料	柔性石墨不锈钢加柔性石墨 08软钢 F304F316	柔性石墨编结石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、碱
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

特点及优点

1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所

连接尺寸及重量

公称压力		50	65	80	100	125	150	200	250	300	350	400	450
系列1L		216	241	283	305	356	394	457	533	610	686	762	864
系列2L		-	-	-	-	-	-	500	600	700	800	900	-
H		102	114	127	152	184	219	273	360	395	430	470	550
手动	H1	107	125	152	178	300	330	398	495	580	625	670	698
	E	-	-	-	-	-	-	115	116	171	171	257	257
	F	-	-	-	-	-	-	350	350	400	420	400	420
	W	230	400	400	650	1050	1050	600	600	800	800	800	800
	WT（KG）	12	16	22	35	58	74	205	322	460	576	864	1280
电动	H2	-	-	-	-	-	554	600	652	760	770	830	-
	L1	-	-	-	-	-	235	235	235	259	400	400	-
气动	H3	274	379	389	479	552	666	736	926	1059	1127	1127	1468
	L2	270	405	405	576	576	776	776	776	1060	1060	1060	1360
