电动切断二通球阀

产品简述：
ZAJQ电动切断二通球阀是一种旋转型切断球阀，为气动或电动单元组合仪表中的执行单元，一般与电磁阀等元件组合使用。密封形式有软密封与硬密封两种，分别在-40℃～180℃ 与-60℃～450℃工况下使用。

更新时间：2021-01-09 10:41:35
浏览次数：1450

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
技术参数
零件材料内部结构
规格与技术参数
相关参数
外形结构尺寸图
外形尺寸
特殊要求

产品概述

ZAJQ电动切断二通球阀是一种旋转型切断球阀，为气动或电动单元组合仪表中的执行单元，一般与电磁阀等元件组合使用。密封形式有软密封与硬密封两种，分别在-40℃～180℃ 与-60℃～450℃工况下使用。O型切断球阀采用活塞式气动执行机构或者电动执行机构，O型切断球阀的球形表面采用特殊工艺进行硬化处理，使其表面平滑耐磨，阀座及密封材料采用耐高温、耐磨损的碳纤维材料制成，产品结构精巧合理。该系列产品转动效率高、推力大、密封性好，额定流量系数大、零件互换性好等特点。本系列产品被广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、液体输送管道中介质的切断或开启，满足工况要求。

技术参数

ZAJQ电动切断二通球阀主要技术参数
本体部分
阀体形式	直通铸造阀
阀体材质	ZG230-450 ZG1Cr18Ni9Ti
公称通径	DN15-DN300
公称压力	PN1.6 2.5 4.0 6.4MPa ANSI 150 300LB JIS 10K 20K 30K
连接形式	法兰 FF RF RTJ 等
结构长度	符合IEC534
阀盖形式	一体式
填料	聚四氟乙烯柔性石墨等
密封垫	金属夹石墨密封垫四氟乙烯垫等
阀内部件
阀芯型式	球型
流量特性	线性
内件材质	标准材质组合及使用温度、压力请参阅附表
执行机构
电动	角行程电动执行结构

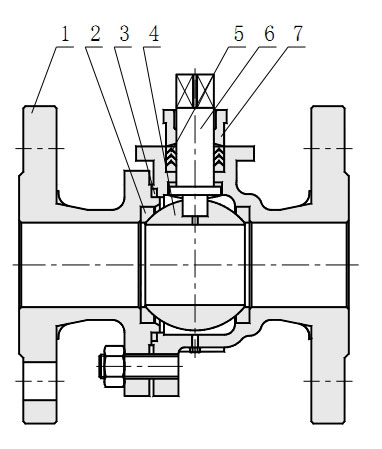

零件材料内部结构

ZAJQ电动切断二通球阀主要零件材料及内部结构
本体材质为碳钢
1	阀体	WCB	LCB	WC9
2	密封圈	PTFE/PPL
3	垫片	PTFE/金属石墨缠绕垫片
4	球	根据实际工况而定
5	填料	PTFE/石墨
6	阀杆	2Cr13	2Cr13	2Cr13
7	填料压盖	WCB	LCB	WC9
本体材质为不锈钢
1	阀体	CF8	CF8M	CF3M
2	密封圈	PTFE/PPL
3	垫片	PTFE/金属石墨缠绕垫片
4	球	根据实际工况而定
5	填料	PTFE/石墨
6	阀杆	304	316	316L
7	填料压盖	CF8	CF8M	CF3M

注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。

规格与技术参数

ZAJQ电动切断二通球阀规格与技术参数
公称通径 DN（mm）	15	20	25	32	40	50	65	80	100	125	150	200	300

额定流量系数 KV	20	38	72	110	170	270	380	510	940	1400	2200	3500	8500

公称压力	1.6、4.0、 6.4
阀芯转角(°)	0°±4°～90°±4°
适用工作温度	软密封-40～180 硬密封-60～450
允许压差(MPa)	等于公称压力
允许泄露量等级	软密封Ⅵ级硬密封Ⅳ级

防护等级	相当于 IP65.5 级防尘防水型
电动执行器额定电流(A)	0.25～0.85

电动执行器输出力矩(Kgf.m)	2～60

电动执行器使用环境(℃)	-30℃～60℃

电动执行器输入信号	4～20mADC 或 1～5VDC 220VDC

相关参数

ZAJQ电动切断二通球阀配用电动执行机构的相关参数
机型性能	DCL-02	DCL-05	DCL-10	DCL-20	DCL-40	DCL-60
输出力矩	2Kgf.m	5Kgf.m	10Kgf.m	20Kgf.m	40Kgf.m	60Kgf.m
动作时间	4S	15S	15S/30S/60S	15S/30S/60S	30S/60S	45S
回转角度	0～360℃	0～360℃	0～360℃	0～90℃	0～90℃	0～90℃
电机功率	15W	15W	25W	40W	90W	100W
额定电流	0.25A	0.25A	0.35A	0.37A	0.69A	0.85A
整机重量	2.5Kg	2.5Kg	3.0Kg	8.0Kg	8.5Kg	9.0Kg

电源	AC 220V±10% 50HZ/60HZ
绝缘电阻	100M/500VDC
防护等级	1500VAC 1 分钟
耐压等级	相当于 IP68
安装方位	360°任意角度安装
电气接口	G1/2 防水电缆接头,电源线、信号线个一个
环境温度	-30℃～+60℃
控制电路选项	A 型：极限位置开关（标准型） B 型：带中间位置开关 C 型：点电位器 D 型：带电位器和中间位置开关 E 型：带控制模块（调节型） F 型：带 R/I 变换
任选功能	●过力矩保护器 ●除温加热器 ●不锈钢支架、联轴器

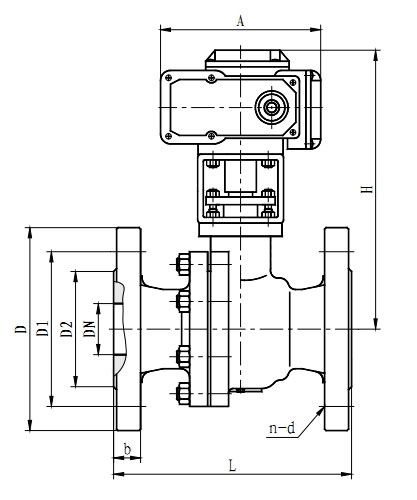

外形结构尺寸图

外形尺寸

ZAJQ电动切断二通球阀外形尺寸单位（mm)
公称通径 DN(mm)	L	D(φ)	D1φ)	D2φ)	b	H	n-(φ)d	A
15	130	95	65	46	14	275	4-φ14	157
20	140	105	75	56	16	280	4-φ14	157
25	150	115	85	65	16	287	4-φ14	157
32	164	140	100	76	18	384	4-φ18	208
40	180	150	110	84	18	312	4-φ18	208

50	200	165	125	99	20	325	4-φ18	208
65	220	185	145	118	20	335	4-φ18	256
80	250	200	160	132	20	365	8-φ18	256
100	280	220	180	156	22	400	8-φ18	256
125	320	250	210	184	22	420	8-φ18	256
150	360	285	240	211	24	440	8-φ22	256
200	400	340	295	266	24	470	12-φ22	256
250	630	405	355	319	26	545	12-φ26	380
300	750	460	410	370	28	580	12-φ26	380

注:表中所有数据均以 PN16 为依据。

特殊要求

1、特殊检验；
2、完全去油、去水处理；
3、禁铜处理；
4、特殊接口，配管；
5、真空条件下使用；
6、指定图层颜料；
7、特殊介质（氧气、氢气、氯气）；
8、使用不锈钢连接件；
