气动法兰两片式球阀PN16～PN25

  • 产品简述：

    Q641F型气动法兰两片式球阀PN16～PN25采用活塞式气动执行器及球阀组成。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。


    更新时间：2022-08-15 15:15:49
    浏览次数：1459
产品说明书查看图纸 产品实物图安装案例
QQ微信邮箱
产品概述

Q641F型气动法兰两片式球阀PN16～PN25采用活塞式气动执行器及球阀组成。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

技术参数
Q641F型气动法兰两片式球阀PN16～PN25主要技术参数
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允许压差(MPa) ≤公称压力
阀体形式 两段式铸造球阀
连接形式 法兰式、焊接式、螺纹式
阀芯形式 "O"型球形阀芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
流量特性 近似快开型
动作范围 0～90°
泄露量Q 按GB/T4213-92，小于额定KV0.01%
可调范围 250：1 350：1
配置执行机构 可配GT、SR、ST、AT、AW等系列气动执行机构
控制方式 开关型(开关两位控制)、调节型(4～20mA控制)
零件材料
Q641F型气动法兰两片式球阀PN16～PN25主要零件及材料
零件名称 材料
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
阀座密封圈

PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
填料 V型PTFE四氟填料、柔性石墨
结构连接尺寸
Q641F型气动法兰两片式球阀PN16～PN25主要结构连接尺寸（mm)

公称通径

DN(mm)

 主要尺寸 法兰尺寸
PN1.6MPa PN2.5MPa
L H H1 L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 185 / 140 95 65 46 4-14 95 65 46 4-14
20 140 191 / 140 105 75 45 4-14 105 75 56 4-14
25 150 193 / 140 115 85 65 4-14 115 85 65 4-14
32 165 212 / 164 140 100 76 4-18 140 100 76 4-18
40 180 217 / 164 150 110 84 4-18 150 110 84 4-18
50 200 260 102 190 165 125 99 4-18 165 125 99 4-18
65 220 293 114 210 185 145 118 4-18 185 145 118 8-18
80 250 323 127 247 200 160 132 8-18 200 160 132 8-18
100 280 382 152 276 220 180 156 8-18 235 190 156 8-22
125 320 468 184 348 250 210 184 8-18 270 220 184 8-26
150 360 510 219 378 285 240 211 8-22 300 250 211 8-26
200 400 655 273 524 340 295 266 12-22 360 310 274 12-26
250 630 / 360 / 405 355 319 12-26 425 370 330 12-30
300 750 / 395 / 460 410 370 12-26 485 430 389 16-30

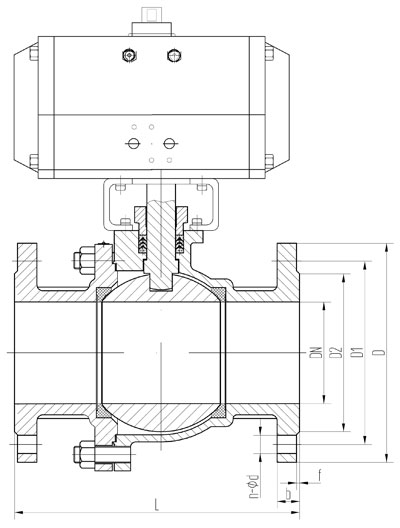

外形结构尺寸图
