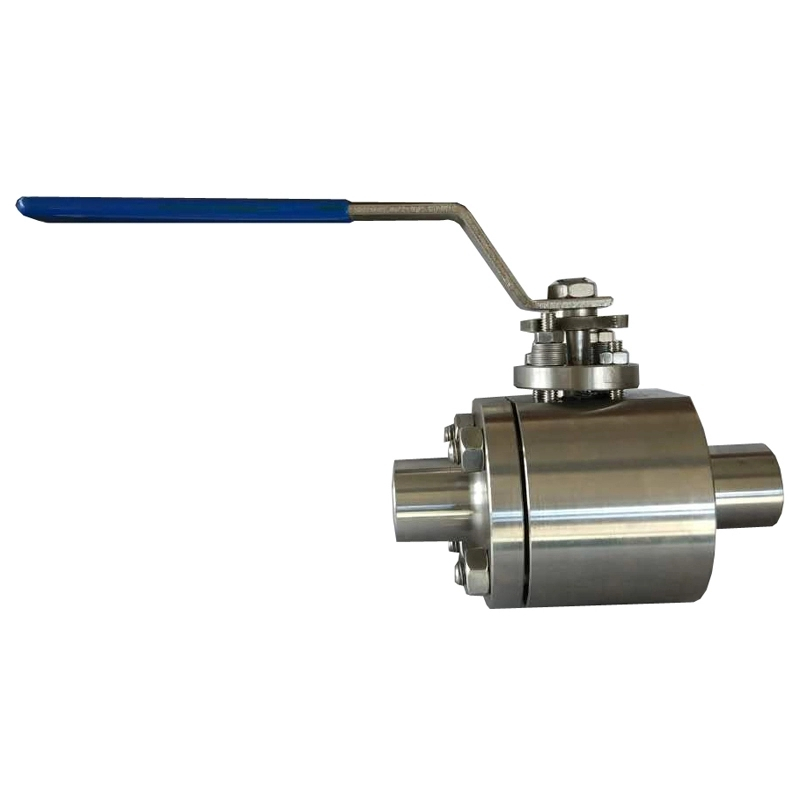

手动高压对焊球阀

  • 产品简述：

    公称压力：16-32MPa 适用温度范围:-20～232℃～350℃ 适用介质:水、油、气及某些腐蚀性液体（W O G）


    更新时间：2021-01-09 11:35:42
    浏览次数：1444
产品说明书查看图纸 产品实物图安装案例
QQ微信邮箱
产品概述

公称压力：16-32MPa

适用温度范围:-20～232℃～350℃

适用介质:水、油、气及某些腐蚀性液体（W O G）

焊接类型：对焊（BW）、承接焊（SW）

零件材料

Q61N手动高压对焊球阀主要零件材料

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油品

Q61N-160/320C

Q661N-160/320C

 A105、45

1C18Ni9Ti

12Mo9Ti

铸铁

WCB

聚四氟乙烯PTFE

增强聚四氟乙烯

VUILUK PTFE

对位聚苯PPL

聚四氟乙烯PTFE

对位聚苯PPL
硝酸类

Q61N-160/320P

Q661N-160/320P

304/

1C18Ni9Ti

304/

1C18Ni9Ti
醋酸类

Q61N-160/320R

Q661N-160/320R

316/

1C18Ni9Ti

12Mo2Ti

316/

1C18Ni9Ti

12Mo2Ti
连接尺寸

Q61N-160手动高压对焊球阀主要连接尺寸(mm)
型号 公称压力 尺寸（mm)
L L1 D D1 H L0
Q61F/N-160
Q661F/N-160		 10 150 60 90 18 58 220
15 170 70 100 23 62 220
20 191 81 110 29 75 250
25 205 95 115 36 80 250
32 230 110 150 43 96 300
40 260 120 170 49 111 400
50 330 140 200 61 128 400
65 360 150 225 80 180 500
80 380 160 270 105 200 600
100 430 188 320 118 245 800
Q61N-320手动高压对焊球阀主要连接尺寸(mm)
型号 公称压力 气动装置 尺寸（mm)
L L1 D D1 H L0
Q61F/N-320
Q661F/N-320		 10 QD60 150 60 90 18 58 220
15 QD100 170 70 100 23 62 220
20 QD100 191 81 110 29 75 250
25 QD100 205 95 115 36 80 250
32 QD150 230 110 150 43 96 300
40 QD150 260 120 170 49 111 400
50 QD150 330 140 200 61 128 400
65   360 150 225 80 180 500
80   380 160 270 105 200 600
100   430 188 320 118 245 800
