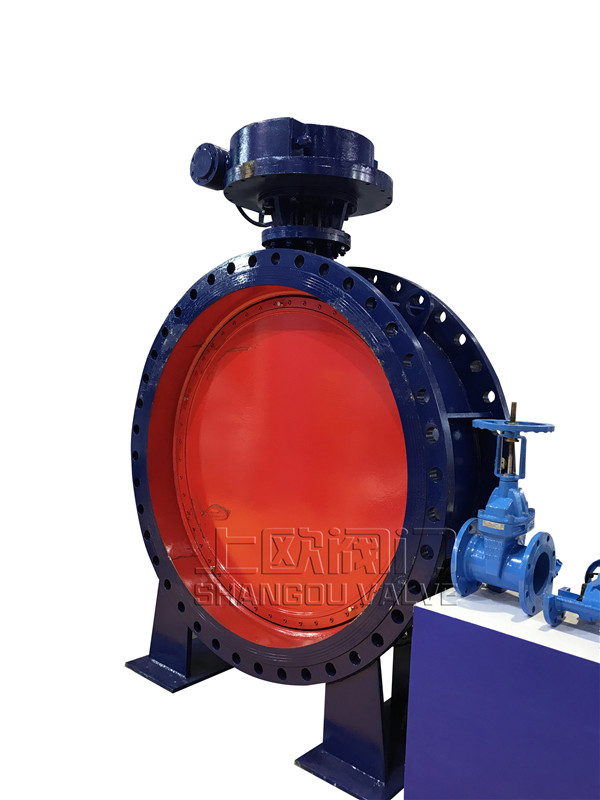

法兰式多层次金属硬密封蝶阀

产品简述：
Dd343蜗轮法兰式多层次金属硬密封蝶阀蝶阀除保留原有蝶阀具有的结构紧凑，体积小，重量轻，操作方便，性能可靠，维修简单外，还具有抗老化，抗辐照，经久耐用，寿命长，耐温耐高压，应用范围广等特点

更新时间：2022-08-15 15:23:05
浏览次数：1629

产品说明书查看图纸产品实物图安装案例

邮箱

产品概述
产品材料表

产品概述

Dd343蜗轮法兰式多层次金属硬密封蝶阀蝶阀除保留原有蝶阀具有的结构紧凑，体积小，重量轻，操作方便，性能可靠，维修简单外，还具有抗老化，抗辐照，经久耐用，寿命长，耐温耐高压，应用范围广等特点。广泛应用于热力管道，锅炉辅机系统，石油化工和冶金行业中，用来切断和调节各种非腐蚀性和腐蚀性介质。

产品材料表

DN		结构长度L		外形尺寸(参考值)										法兰尺寸(标准值)Flange dnwnsions (standard)
毫米 mm	英寸 Inches	L		H	Dd373H			Dd673H			Dd973H			PN4.0MPa
		短	长		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200	625	250	170	530	250	255	165	125	4-18
65	2 1/2	112	170	115	370	270	280	625	250	170	530	250	255	185	145	8-18
80	3	114	180	120	380	270	280	645	250	170	565	250	255	200	160	8-18
100	4	127	190	138	420	270	280	675	250	170	600	250	255	235	190	8-22
125	5	140	200	164	460	380	420	715	450	220	640	250	255	270	220	8-26
150	6	140	210	175	555	380	420	800	450	220	704	300	315	300	250	8-26
200	8	152	230	208	780	400	425	850	450	220	775	300	315	375	320	12-30
250	10	165	250	243	830	400	425	925	450	280	945	300	315	450	385	12-33
300	12	178	270	285	895	450	560	1035	650	280	1070	300	315	515	450	16-33
350	14	190	290	320	950	450	560	1070	650	280	1140	300	315	580	510	16-36
