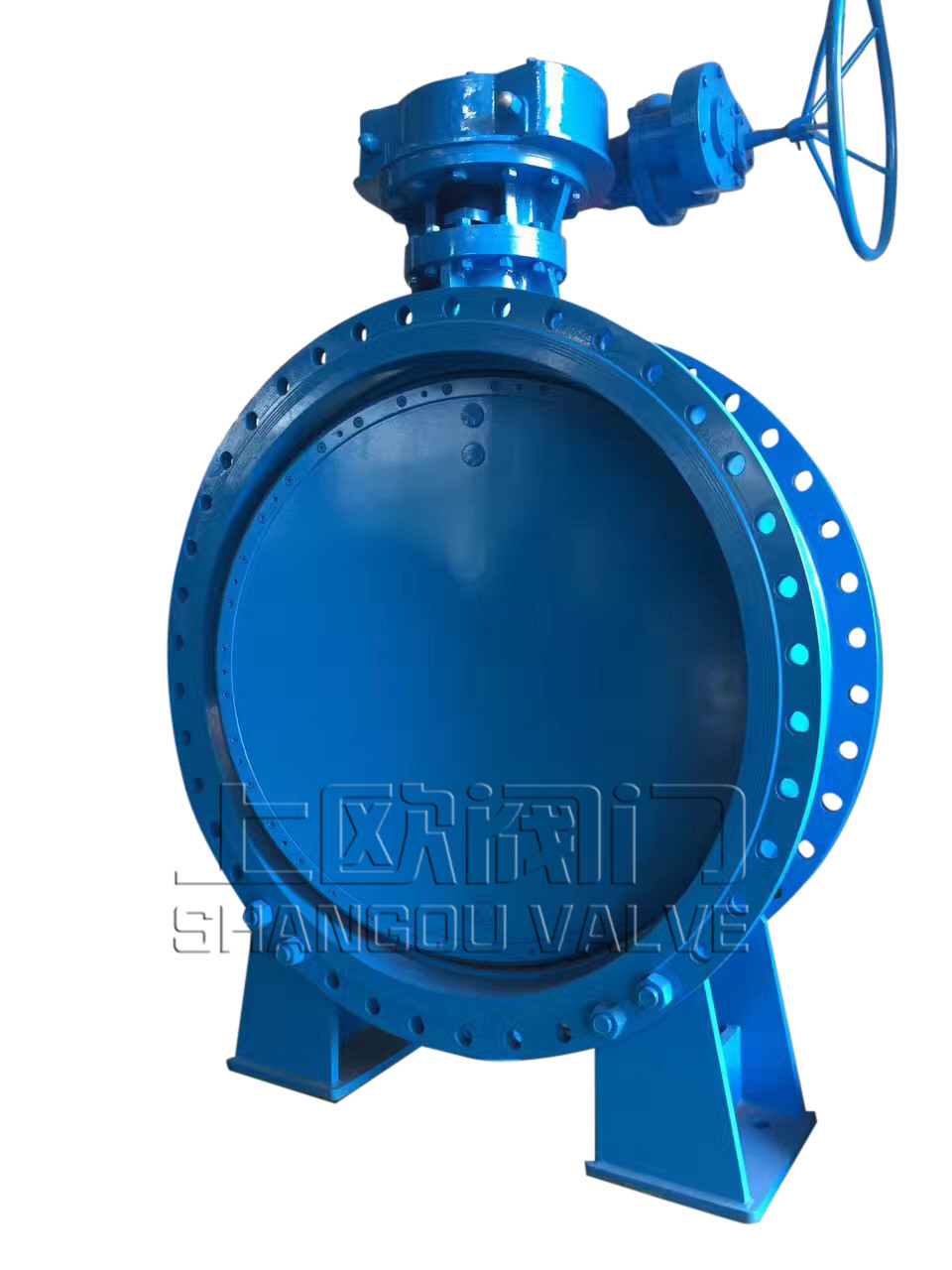

D342X型法兰式双偏心软密封蝶阀

产品简述：
D342X 型法兰式双偏心软密封蝶阀PN6～PN16适用于温度≤120℃，公称压力≤1．6MPa,广泛应用在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

更新时间：2020-10-29 14:49:57
浏览次数：1452

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
产品外形结构连接尺寸
注意事项
安装、使用与保养注意事项

产品概述

型号：D343X 口径(DN)：50～400(mm)压力(PN)：0.6～1.6(Mpa)产品价格：电议日期：12-04-24浏览：231次

D343X 型法兰式双偏心软密封蝶阀PN6～PN16适用于温度≤120℃，公称压力≤1．6MPa,广泛应用在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

产品外形结构连接尺寸

D343X 型法兰式双偏心软密封蝶阀PN6～PN16外形结构连接尺寸(mm)
公称通径		结构长度	外形尺寸				连接尺寸
							0.6MPa				1.0MPa				1.6MPa
mm	Inch	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	338	180	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	2 1/2	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	114	100	413	245	70	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	140	125	444	240	72	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	165	197.5	742	550	350	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	178	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	190	252.5	866	600	350	490	445	416	12-22	505	460	429	16-22	520	470	429	16-26
400	16	216	282.5	940	600	350	540	495	463	16-22	656	515	480	16-26	580	525	480	16-30

注意事项

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。

安装、使用与保养注意事项

安装、使用与保养注意事项

1、产品在出厂前按标准（GB/T13927-92、JB/T9092-1999）的规定检验合格，执行装置调试完毕。为了保证产品的使用效果，请勿随意调整固件、定位装置等。

2、阀门安装前应做如下工作

查验管道法兰是否与阀门连接尺寸一致，安装时要均匀拧紧螺母，法兰密封垫片对称效置。

认真核对使用工况与本产品的工作压力、工作温度、耐腐蚀性是否相符；

检查阀门通道和启闭件是否附着污物，如果有污物应进行清理，清理时不得损伤密封面；

检查阀门各部件是否紧固或完好无缺；

该阀门双向密封、90°旋转，0°全关，90°全开，观察阀门的启闭位置是否与此相符。并检查有无卡阻现象。
