D371J-10蜗轮对夹全衬胶蝶阀

产品简述：
蝶阀还有体裁积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30~50%，蝶板旋转90度即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因些启闭力矩较小。

更新时间：2020-11-13 13:57:42
浏览次数：1480

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
适用介质
产品特点
零件材料
试验标准
连接尺寸

产品概述

D371J-10蜗轮对夹全衬胶蝶阀是用阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。衬胶蝶阀内衬橡胶、阀板外包橡胶，蝶阀在管路中除了起切断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体裁积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30~50%，蝶板旋转90度即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因些启闭力矩较小。

适用介质

D371J-10蜗轮对夹全衬胶蝶阀主要密封圈耐温与适用介质
密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、煤气、酸碱类
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱类

产品特点

设计与制造：GB12238 结构长度：GB12221（20系列）法兰连接尺寸：GB4216

零件材料

D371J-10蜗轮对夹全衬胶蝶阀主要零件材料
1	阀体	铸铁、球墨铸铁、碳钢、不锈钢
2	蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
3	阀杆	碳钢镀镍磷、不锈钢
4	阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
5	手柄	铝合金、碳钢

试验标准

压力等级：PN（MPa）　1.0　1.6
测试：衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

连接尺寸

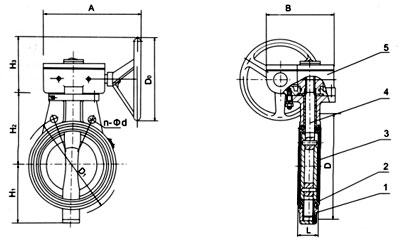

D371J-10蜗轮对夹全衬胶蝶阀主要外形连接尺寸(mm)
公称通径 DN	公称压力 MPa	工作压力 MPa	L	D	D1	n-Φd	H1	H2	Do	H3	A	B	质量 Kg
40	1.0	1.0	33	150	110	4-18	55	100	150	62	164	125	6
50			43	165	125	4-18	64	120	150	62	164	125	7
65			46	185	145	4-18	80	120	208	62	164	125	10
80			46	200	160	8-18	112	130	260	62	164	125	11
100			52	220	180	8-18	90	140	275	62	164	125	12
125			56	250	210	8-18	112	160	350	106	289	200	18
150			56	285	240	8-22	135	175	350	106	289	200	29
200			60	340	295	8-22	160	210	240	106	289	200	34.5
250		0.6	68	395	350	12-22	206	235	240	106	289	200	44
300			78	445	400	12-22	232	273	320	112	370	253	64.5
350			78	505	450	16-22	263	310	320	112	370	253	75.5
400			102	565	515	16-26	295	340	400	270	562	280	156
450			114	615	565	20-26	327	370	400	270	562	280	171.5
500			127	670	620	20-26	358	399	400	270	562	280	206.5

500		127	670	620	20-26	358	399	400	270	562	280	206.5
550	0.4	140	730	675	20-30	384	430	400	270	562	280	215
600		154	780	725	20-30	474	460	500	270	562	280	283
700		165	895	840	24-30	486	510	500	125	503	443	426
800		190	1015	950	24-33	591	672	500	200	513	531	550
900		203	1115	1050	28-33			500	200	513	531	1070
1000		216	1230	1160	28-36	721	800	550	273	713	815	1296
