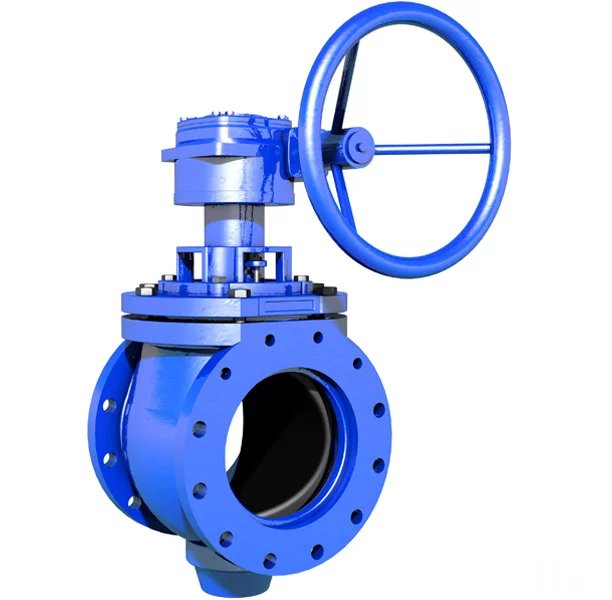

顶装式球阀

产品简述：
顶装式球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的,阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护.

更新时间：2021-11-10 10:14:54
浏览次数：1474

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
产品特点
阀门视频
执行标准
零件材料
性能规范
连接尺寸
实物展示

产品概述

顶装式球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。

本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。

产品特点

顶装式球阀采用双偏心结构，利用偏心轮的楔紧作用实现密封副的关闭和开启，从而实现可靠的密封比压及快速开启。其优特点如下：

1、由于采用偏心结构，密封球面上所有点的旋转半径不同，在关闭时，密封阀座越关越紧，形成足够的密封比压，双向密封效果极佳。

2、阀瓣采用全圆形直通式，开启后为全流通结构，具备良好的流通性和线性调节性能。

3、长期使用过程中，磨损后，通过调节密封圈压套，密封球面等量前移，可获得新的密封。

4、该阀在使用当中操作力只作用在阀门开启或关闭极小角度内，开启时操作力随着密封比压的降低而迅速减小，密封面趋于无磨损。

5、圆形流道，在阀门全开后为全流通截面，底部为圆形流线结构，沉积杂物会随着介质流动被带走。在关闭过程中，可自行去除密封面上沉积的污垢，而不影响密封。

6、阀轴采用上、下半轴设计，配有自润滑式轴套，在阀门的开启过程中，磨擦阻力小，启闭灵活，独特的“0”型圈，浮动式轴封代替了原始蝶阀的填料密封，解决了填料密封在阀门开启过程中易损耗的问题.

阀门视频

执行标准

设计：GB12237－89
法兰连接：GB/T17241.6－1998、GB/T9115（钢制）
结构长度：GB12221－89。

零件材料

主要零件材料

阀体、阀盖	GB	WCB		ZG08Cr18Ni9		ZG08Cr18Ni12Mo2			ZG18Cr1Mo1V
	ASTM	WCB		CF8		CF8M			WC9
球体	GB	WCB	氮化抛光	08Cr18Ni9	DB12 抛光	08CR18Ni12Mo2		DB12 抛光	08Cr18Ni9	D812 抛光
	ASTM	WCB		304		316			304
阀杆	GB	2Cr13		08Cr18Ni9		08Cr18Ni12Mo2			25CrMo1V
	ASTM	1420		304		316			F22a
阀座	GB	2Cc13	D507Mo PTFE、PPL	08Cr18Ni9	D802 PTFE、PP	08Cr18Ni12Mo2	D802 PTFE、PPL		25CrMo1V		D802 PTFE、PPL
	ASTM	420		304		316			F22a
填料	GB	柔性石墨
	ASTM	柔性石墨
螺栓	GB	35CrMoA		08Cr18Ni9		08Cr18Ni12Mo2			25Cr2Mo1V
	ASTM	A193 B7		A320-B8		A193-B8M			F22a
螺母	GB	45		08Cr18Ni9		08Cr18Ni12Mo2			20CrMo
	ASTM	A194 2H		A194-8		A194-8M			A194-4

性能规范

压力等级		公称压力PN（MPa）
压力等级		0.25	0.6	1.0	1.6	2.5	4.0	6.4	10.0
壳体试验压力		0.38	0.9	1.5	2.4	3.8	6.0	9.6	15.0
密封试验压力	高压液体密封试验	0.28	0.66	1.1	1.8	2.8	4.4	7.04	11.0
密封试验压力	低压气体密封试验	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
适用工况	适用介质	见“各行业适用范围”
	适用温度	≤425℃
	驱动方式	手动（3）、电动（9）、气动（6）等
	公称通径	DN40～1000mm
适用规范	设计制造	GB12237-89
	结构长度	GB12221-89
	法兰尺寸	GB9113-2000、也可按用户要求的API 6D-94
	检验试验	JB/T9092-99、GB/T13927-92

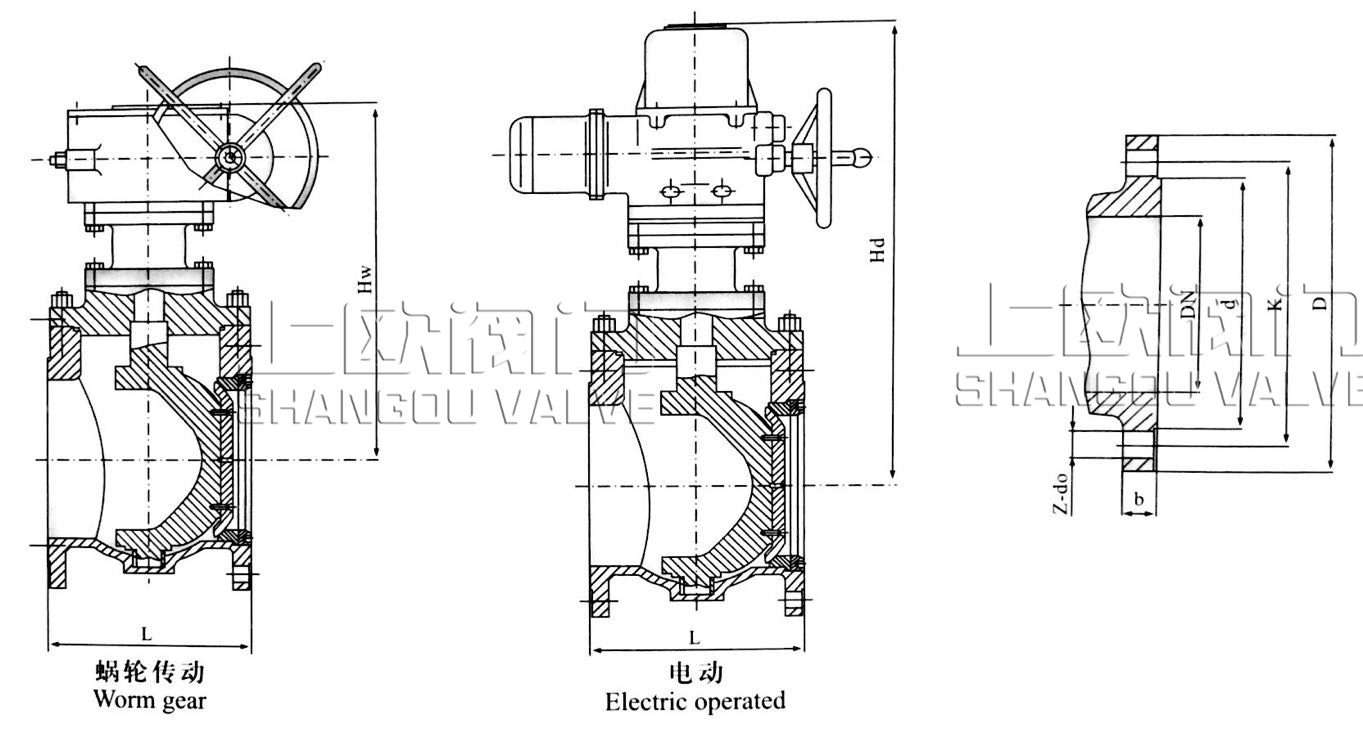

连接尺寸

公称压力PN	公称通径DN	尺寸（mm）Dimensions
公称压力PN	公称通径DN	L	D	K	d	Y	b	Z-Φdo	Ws	Hs	Hw	Hd
1.6MPa	50	124	165	125	100	-	16	4-Φ18	230	164	260	310
	65	145	185	145	120	-	18	4-Φ18	250	180	275	330
	80	165	200	160	135	-	20	8-Φ18	300	200	300	360
	100	194	220	180	155	-	20	8-Φ18	320	235	335	390
	125	210	250	210	185	-	22	8-Φ18	400	260	335	405
	150	229	285	240	210	-	24	8-Φ23	500	280	375	440
	200	243	340	295	265	-	26	12-Φ23	800	320	410	470
	250	297	405	355	320	-	30	12-Φ25	100	355	485	550
	300	338	460	410	375	-	30	12-Φ25	1200	400	530	595
	350	400	520	470	435	-	34	16-Φ25	-	-	580	650
	400	400	580	525	485	-	36	16-Φ30	-	-	650	730
	450	502	640	585	545	-	40	20-Φ30	-	-	710	790
	500	533	715	650	608	-	44	20-Φ34	-	-	760	840
	600	686	840	770	718	-	48	20-Φ41	-	-	870	960
	700	762	910	840	788	-	50	24-Φ41	-	-	910	1080
	800	864	1025	950	898	-	52	24-Φ41	-	-	935	1125
	900	914	1125	1050	998	-	54	28-Φ41	-	-	995	1255
	1000		1255	1170	1110	-	56	28-Φ48	-	-	1080	1385
	1200		1485	1390	1325	-	58	32-Φ54	-	-	1175	1490
	1400		1685	1590	1525	-	60	36-Φ54	-	-	1280	1565
2.5MP	50	124	165	125	100	-	20	4-Φ18	230	164	260	310
	65	145	185	145	120	-	22	8-Φ18	250	180	275	330
	80	165	200	160	135	-	22	8-Φ18	300	200	300	360
	100	194	230	190	160	-	24	8-Φ23	320	235	335	390
	125	210	270	220	188	-	28	8-Φ25	400	260	355	405
	150	229	300	250	218	-	30	8-Φ25	500	280	375	440
	200	243	360	310	278	-	34	12-Φ25	800	320	410	470
	250	297	425	370	332	-	36	12-Φ30	1000	355	485	550
	300	338	485	430	390	-	40	16-Φ30	1200	400	530	595
	350	400	555	490	448	-	44	16-Φ34	-	-	580	650
	400	400	620	550	505	-	48	16-Φ34	-	-	650	730
	450	502	670	600	555	-	50	20-Φ34	-	-	710	790
	500	533	730	660	610	-	52	20-Φ41	-	-	760	840
	60td>	-	870	960
	700	762	960	875	815	-	60	24-Φ48	-	-	990	1080
	800	864	1085	990	930	-	64	24-Φ48	-	-	935	1125
	900	914	1185	1090	1025	-	66	28-Φ54	-	-	995	1255
	1000		138-Φ54	-	-	995	1255
	1000		1320	1210	1140	-	68	28-Φ58	-	-	1080	1385
	1200		1520	1420	1350	-	72	32-Φ58	-	-	1175	1490
1400		1755	1640	1560	-	78	36-Φ65	-	-	1280	1565

注：由于网页文字数量的限制，很多尺寸无法列出，如有需求欢迎您随时联系我们

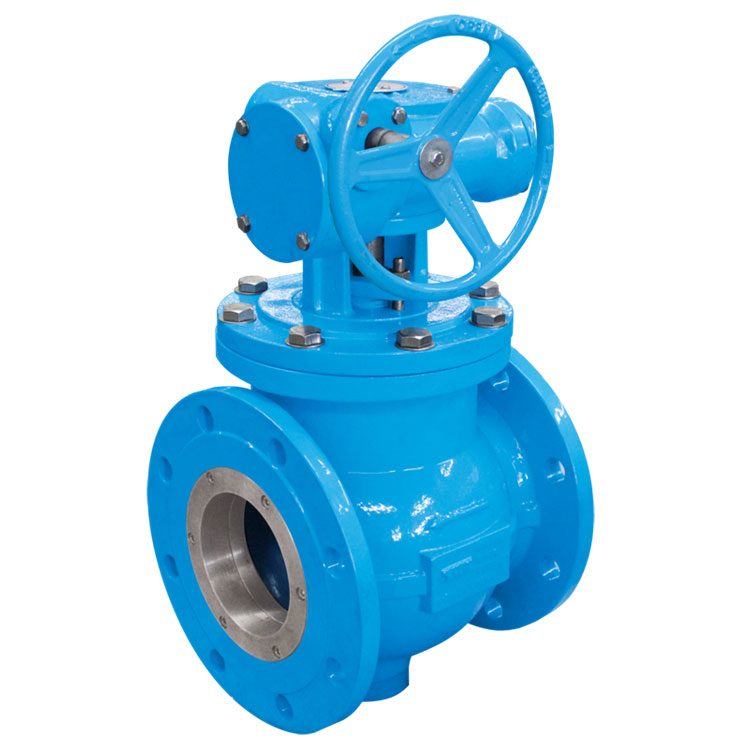

实物展示
