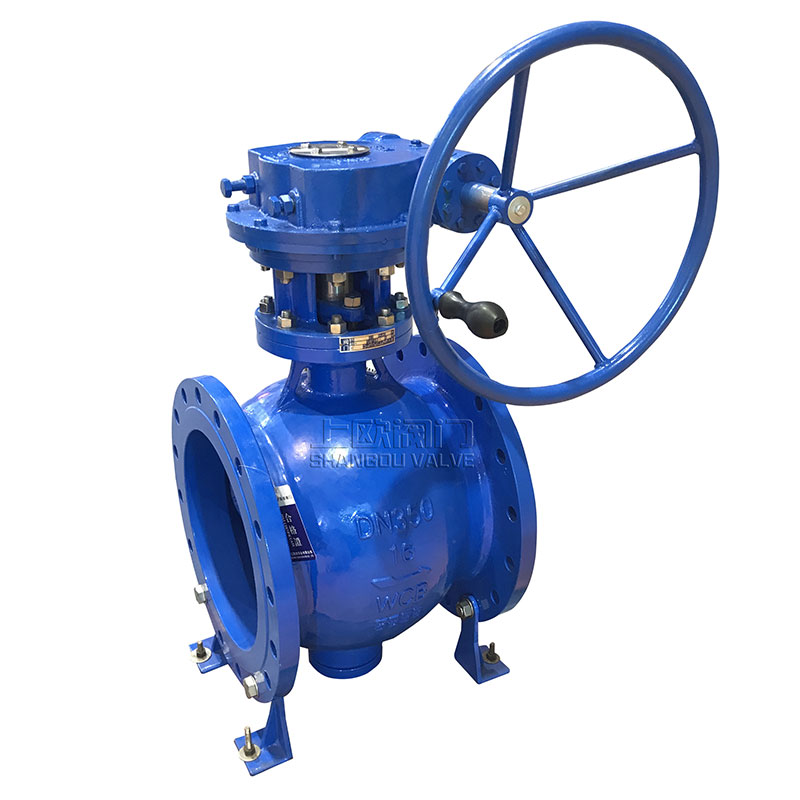

PQ340H侧装式偏心半球阀

产品简述：
PQ340H侧装偏心半球阀结构设计类似三偏心硬密封蝶阀，此球阀具有操作轻便、开启过程无磨擦、零泄漏、寿命长等优点。具有启闭无磨擦，密封面可实现自清洁，使用寿命长的特点，此外，调整或更换密封副，阀门可继续使用，避免了现行众多阀门密封失效整台报废的弊端，节省成本。

更新时间：2021-11-23 11:34:17
浏览次数：1449

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
工作原理
产品特点
适用范围
主要参数
零件材质
采用标准
试验压力
使用范围
主要部件材料
连接尺寸

产品概述

侧装偏心半球阀结构设计类似三偏心硬密封蝶阀，此球阀具有操作轻便、开启过程无磨擦、零泄漏、寿命长等优点。具有启闭无磨擦，密封面可实现自清洁，使用寿命长的特点，此外，调整或更换密封副，阀门可继续使用，避免了现行众多阀门密封失效整台报废的弊端，节省成本。

工作原理

执行器（或扳手）带动阀杆迫使关闭件球体绕中心A转动，球体自B点移至C点，此时相对阀门中心点O，从B到C的轨迹为一凸轮状偏心，右旋进入阀座是阀门关闭保持优良密封，该产品按凸轮原理设计，阀门关闭件从开启到关闭过程中，作用在阀座上的力逐渐增加，即关闭件表面与阀座由完全脱离至接触，并逐渐增大密封比压，直至完全密封，反之为开。见下图：

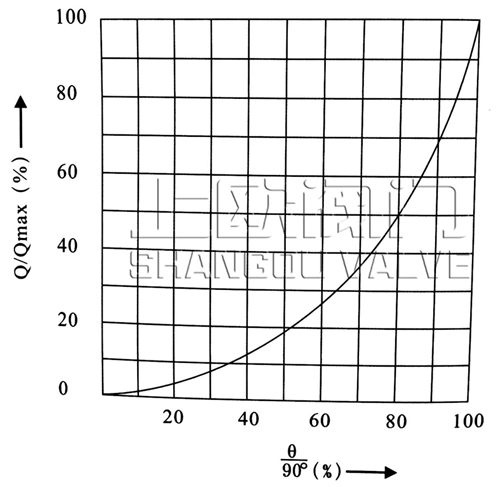

侧装偏心半球阀工作原理图.JPG 侧装偏心半球阀等百分比流量特性曲线图.jpg

工作原理图等百分比流量曲线图

产品特点

1:阀座设外台阶与阀体内台阶相配合，防止了球体与阀座发生卡阻或脱离现象；

2: 利用偏心阀体、偏心球体和阀座、阀杆作放置无运动时，在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好密封的目的，所以偏心半球阀密封性能安全可靠；阀门启闭时，球体与阀座完全脱开。消除了密封件的磨损，克服了传统球阀阀座与球体密封面始终磨损的问题

3:非金属弹性材料被嵌于金属座中，阀座金属密封面收到良好的保护;

4:全开时流通能力大、压力损失小，且介质不会沉积在阀体中内;

5:使用寿命长，密封副耐磨，且有补偿量，阀座可调整或更换。

适用范围

半球阀产品按用途分为：通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列。在石油、化工、冶金、电力、燃气、排灰、喷煤粉等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。

主要参数

公称通径：DN50-1000 公称压力：PN1.0-10.0Mpa

零件材质

阀体：WCB CF8 CF8M ZG1Cr18Ni9Ti

球体：硬密封：ZG1Cr18Ni9Ti 软密封：CF8/CF8M

阀座：硬密封：2Cr13、1Cr18Ni9Ti 软密封：PTFE PPL

工作温度：硬密封：-40～425℃，软密封：-28～250℃

采用标准

设计制造按 API6D GB/T12237-1989;

试验和检验按 AP1598 JB/T9092-1999;

法兰尺寸 GB/T9113-2000 JB/T79-1994 HG20592-1997;

结构长度按 KYV-2000

试验压力

公称压力	常温最大工作压力	壳体实验压力	气密封试验压力	高压密封实验压力
1.6	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4.0	4.0	6.0	0.6	4.4
6.4	6.4	9.6	0.6	7.1
Class150	2.0	3.0	0.6	2.2
Class300	5.0	7.5	0.6	5.5

使用范围

壳体材料	阀座材料	适作温度	适用介质
型	不锈钢	≤150℃	水、蒸汽油品等
型	不锈钢 stainless steel	≤250℃	水、蒸汽油品等
型	不锈钢	≤150℃	硝酸类
型	不锈钢	≤200℃	硝酸类
型	不锈钢	≤150℃	醋酸类
型	不锈钢 stainless steel	≤200℃	醋酸类
型	硬质合金	≤550℃	蒸汽、冶炼、能源

主要部件材料

阀体阀盖	GB	WCB		ZG1Cr18Ni9Ti		ZG0Cr18Ni12MoTi		ZG15Cr1Mo1v
	ASTM	WCB		CF8		CF8M		WC9
球体	GB	ZG2Cr13		ZG1Cr18Ni9Ti/ 表面特殊处理		ZG0Cr18Ni12MoTi 表面特殊处理		ZG15Cr1Mo1v 表面特殊处理
	ASTM	CA15		CF8+HF		CF8+HF		WC9+HF
阀杆	GB	2Cr13		1Cr18Ni9Ti		0Cr18Ni12MoTi		25Cr2Mo2v
	ASTM	420		304		316		F22a
阀座	GB	PTFE	2Cr13	PTFE	1Cr18Ni9Ti	PTFE	0Cr18Ni12MoTi	D517
	ASTM	PTFE	420	PTFE	304	PTFE	316	HF
填料	GB	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
	ASTM	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
螺栓	GB	25		0Cr18Ni9		0Cr18Ni9		15Cr1Mo1v
	ASTM	A193 B7		A320-B8		A320-B8		A193 B16
螺母	GB	45		0Cr18Ni9		0Cr18Ni9		20CrMo
	ASTM	A194 2H		A194-8		A194-8		A194-4

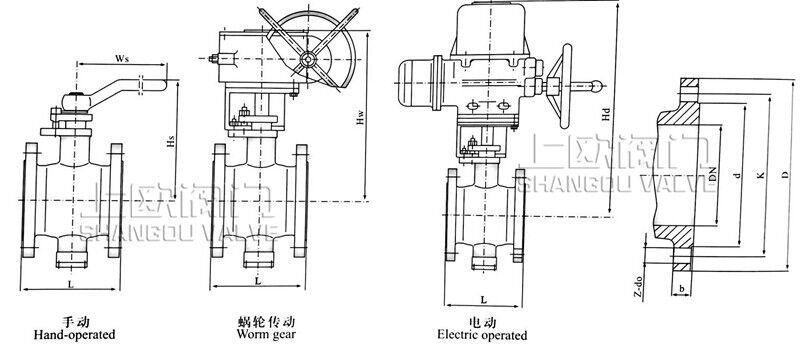

连接尺寸

公称压力PN	公称通径DN	尺寸（mm）Dimensions
公称压力PN	公称通径DN	L	D	K	d	Y	b	Z-Φdo	Ws	Hs	Hw	Hd
1.6MPa	50	124	165	125	100	-	16	4-Φ18	230	164	260	310
	65	145	185	145	120	-	18	4-Φ18	250	180	275	330
	80	165	200	160	135	-	20	8-Φ18	300	200	300	360
	100	194	220	180	155	-	20	8-Φ18	320	235	335	390
	125	210	250	210	185	-	22	8-Φ18	400	260	335	405
	150	229	285	240	210	-	24	8-Φ23	500	280	375	440
	200	243	340	295	265	-	26	12-Φ23	800	320	410	470
	250	297	405	355	320	-	30	12-Φ25	100	355	485	550
	300	338	460	410	375	-	30	12-Φ25	1200	400	530	595
	350	400	520	470	435	-	34	16-Φ25	-	-	580	650
	400	400	580	525	485	-	36	16-Φ30	-	-	650	730
	450	502	640	585	545	-	40	20-Φ30	-	-	710	790
	500	533	715	650	608	-	44	20-Φ34	-	-	760	840
	600	686	840	770	718	-	48	20-Φ41	-	-	870	960
	700	762	910	840	788	-	50	24-Φ41	-	-	910	1080
	800	864	1025	950	898	-	52	24-Φ41	-	-	935	1125
	900	914	1125	1050	998	-	54	28-Φ41	-	-	995	1255
	1000		1255	1170	1110	-	56	28-Φ48	-	-	1080	1385
	1200		1485	1390	1325	-	58	32-Φ54	-	-	1175	1490
	1400		1685	1590	1525	-	60	36-Φ54	-	-	1280	1565
2.5MP	50	124	165	125	100	-	20	4-Φ18	230	164	260	310
	65	145	185	145	120	-	22	8-Φ18	250	180	275	330
	80	165	200	160	135	-	22	8-Φ18	300	200	300	360
	100	194	230	190	160	-	24	8-Φ23	320	235	335	390
	125	210	270	220	188	-	28	8-Φ25	400	260	355	405
	150	229	300	250	218	-	30	8-Φ25	500	280	375	440
	200	243	360	310	278	-	34	12-Φ25	800	320	410	470
	250	297	425	370	332	-	36	12-Φ30	1000	355	485	550
	300	338	485	430	390	-	40	16-Φ30	1200	400	530	595
	350	400	555	490	448	-	44	16-Φ34	-	-	580	650
	400	400	620	550	505	-	48	16-Φ34	-	-	650	730
	450	502	670	600	555	-	50	20-Φ34	-	-	710	790
	500	533	730	660	610	-	52	20-Φ41	-	-	760	840
	600	686	845	770	718	-	56	20-Φ41	-	-	870	960
	700	762	960	875	815	-	60	24-Φ48	-	-	990	1080
	800	864	1085	990	930	-	64	24-Φ48	-	-	935	1125
	900	914	1185	1090	1025	-	66	28-Φ54	-	-	995	1255
	1000		1320	1210	1140	-	68	28-Φ58	-	-	1080	1385
	1200		1520	1420	1350	-	72	32-Φ58	-	-	1175	1490
	1400		1755	1640	1560	-	78	36-Φ65	-	-	1280	1565

注：由于网页文字数量的限制，很多尺寸无法列出，如有需求欢迎您随时联系我们
