D71X5手柄对夹式软密封液压油专用蝶阀

产品简述：
D71X5手柄对夹式软密封液压油专用蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。

更新时间：2020-11-14 09:13:41
浏览次数：1450

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
型号编制说明
用途及特点
技术参数
密封原理
采用标准
外形尺寸
尺寸图
选用原则
注意事项

产品概述

D71X5手柄对夹式软密封液压油专用蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
蝶阀不仅结构简单、体积小、重里轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还可同时具有良好的流量调节功能和关闭密封特性，是近十几年来发展zui快的阀门品种之一。特别是在美、日、德，法、意等工业发达国家，蝶阀的使用非常广泛，其使用的品种和数量仍在继续扩大，并向高温、高压、大口径、高密封性、长寿命、优良的调节特性以及一阀多功能方向发展，其可靠性及其他性能指标均达较高水平，并已部分取代截止阀、闸阀和球阀。随着蝶阀技术的进步，在可以预见的短时间内，特别是在大中型口径、中低压力的使用领域，蝶阀将会成为主导的阀门形式。

型号编制说明

软密封蝶阀型号编制说明
阀门类型	传动方式	连接形式	结构形式	密封材质	公称压力	阀体材质
D:蝶阀	为手动时此栏不写	7:对夹式	1:中线	X5:耐油丁腈橡胶	-10:PN1.0MPa	Z:灰铸铁 Q:球墨铁

用途及特点

软密封蝶阀适用于食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，其主要特点为:
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操作力矩小，操作方便，省力炅巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠，达到双向密封零泄漏。
5、密封材料耐老化，耐腐蚀，使用寿命长等特点。
6、结构简单，通用互换性好，价格低廉。
7、阀杆密封不易变形从而避免了通常的阀杆泄漏现象。整体支撑性好，稳定、牢固。
8、阀座橡胶用量少，膨胀的潜在影响小，容易将扭矩值控制在适当的范围内采用两截式阀杆无销连接，结构简单紧凑，维修拆卸极为方便。
9、蝶板具有自动对中功能，实现了蝶板与阀座小过盈合量配合。酚醛靠背座具有不脱落、抗拉、防泄漏、更换方便等特点。由于阀座密封面与靠背为一体，从而减小了阀座的变形量。

技术参数

D71X5手柄对夹式软密封液压油专用蝶阀主要技术参数
公称通径DN(mm)		50-2000
公称压力PN(MPa)		0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
Ps(MPa)	密封试验	0.66	1.1	1.76
适用介质		空气、水、污水、蒸气、煤气、油品等。
驱动形式		手动、蜗杆蜗轮传动、气传动、电传动

密封原理

中线蝶阀的密封原理为阀板加工时保证其密封面具有合适的表面粗糙度值，合成橡胶阀座在模压成形时形成密封面合适的表面粗糙度值。阀门关闭时.通过阀板的转动，阀板的外圆密封面挤压合成橡晈阀座，使合成橡胶阀座产生弹性变形而形成弹性力作为密封比压保证阀门的密封。

采用标准

D71X5手柄对夹式软密封液压油专用蝶阀釆用标准
设计标准	GB/T12238-2008、ISO 10631-1994或BS EN593-1998、BS5155、MSS SP-67
法兰连接	GB/T17241.6-2008、JIS B2212-B2214-1999,JIS B2220-2004、JIS B2210-1984、ANSI B 16.5-2009, ANSI B 16.47-2006、ISO 7005-2或BS EN 1092-2002(PN6、PN10、PN16、 Class 125、 Class150、5K、10K、 16K)
结构长度	GB/T12221 -2005、IS0 5752-1988SBSEN558-1
压力试验	GB/T13927-2008、JB/T9092-1999、ISO 5028-1993或BS 5755-1-1986
顶法兰	符合IS05211等标准

外形尺寸

D71X5手柄对夹式软密封液压油专用蝶阀主要外形尺寸(mm)
公称通径 DN(mm)	外径 D	中心距 D1	螺栓孔数和孔径Z-φ	结构长 L	总高 H	底座高 H1	手柄长 A	齿盘宽 B
40	150	110	4-19	43	220	68	240	98
50	165	125	4-19	43	235	68	240	98
65	185	145	4-19	46	250	75	240	98
80	200	160	8-19	46	275	85	240	98
100	220	180	8-19	52	315	105	270	108
125	250	210	8-19	56	340	120	320	108
150	285	240	8-23	56	375	135	320	108
200	340	295	8-23	60	470	165	365	155

注：以上蝶阀的连接尺寸均按1.OMPa标准，如用户需要其它尺寸和材质的蝶阀，订货时请注明。

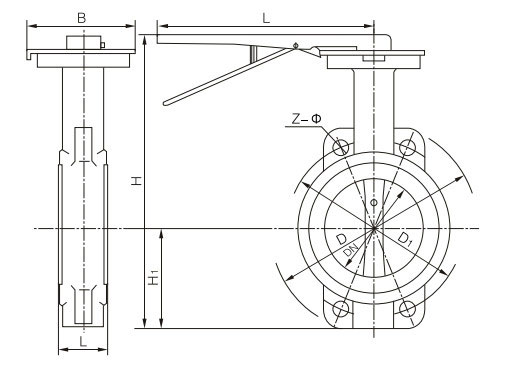

尺寸图

选用原则

(1)由于蝶阀相对于闸阀、球阀压力损失比较大，故适用于压力损失要求不严的管路系统中。
(2)由于蝶阀可以用作流量调节，故在需要进行流童调节的管路中宜于选用。
(3)由于蝶阀的结构和密封材料的限制，不宜用于髙温、高压的管路系统。一般工作温度在300℃以下，公称压力在PN40以下。
(4)由于蝶阀结构长度比较短，且又可以做成大口径，故在结构长度要求短的场合或是大口径阀门（如DN1000以上），宜选用蝶阀。
(5)由于蝶阀仅旋转就能开启或关闭，因此在启闭要求快的场合宜选用蝶阀。

注意事项

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
