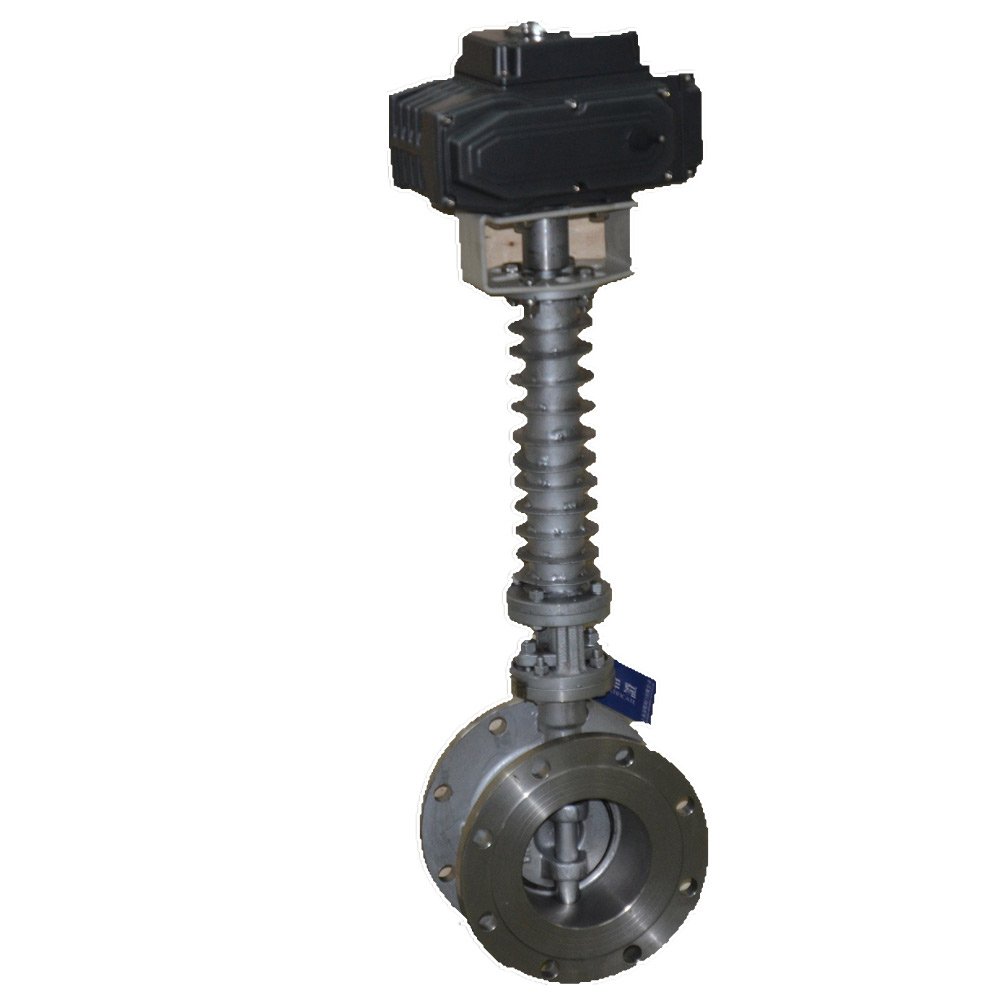

双向不锈钢电动高温蝶阀

产品简述：
D943W型310S,2520双向不锈钢电动高温蝶阀采用一个"U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。

更新时间：2020-11-14 09:11:00
浏览次数：1470

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
产品特点
零部件材料
采用标准
执行机构
注意事项

产品概述

D943W型310S,2520双向不锈钢电动高温蝶阀采用一个U型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能zui佳的目的。因此被广泛地应用到介质温度≤1200℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的zui佳装置。

产品特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢"U"型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，"U"型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，"开关"仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性
7、310S不锈钢是奥氏体铬镍不锈钢,相当于中国的0Cr25Ni20,具有很好的抗氧化性、耐腐蚀性,因为较高百分比的铬和镍,使得拥有好得多蠕变强度,在高温下能持续作业,具有良好的耐高温性,温度超过800时, 开始软化,许用应力开始持续降低,zui高使用温度1200℃。因镍(Ni)、铬(Cr)含量高,具有良好耐氧化、耐腐蚀、耐酸碱、耐高温性能,耐高温钢管专用于制造电热炉管等场合,奥氏体型不锈钢中增加碳的含量后,由于其固溶强化作用使强度得到提高,奥氏体型不锈钢的化学成分特性是以铬、镍为基础添加钼、钨、铌和钛等元素,由于其组织为面心立方结构,因而在高温下有高的强度和蠕变强度。

零部件材料

D943W型310S,2520JN双向不锈钢电动高温蝶阀主要零部件材料
零件名称	材料
阀体	310S
蝶板	310S
阀轴	310S
密封圈	不锈钢圈
填料	304+柔性石墨

采用标准

设计标准 :GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

执行机构

类型：ZY系列特点：
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN 300口径阀门一般采用380VAC电动执行器。国内品牌如瑞基，澳托克，扬州电力，天二通，兰陵等；国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思（西门子）等。

注意事项

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各零部件是否损坏或松动。

2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。

3、安装时请注意阀门关闭状态承压方向。

4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。

5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。

6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。

7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。

8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。

9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。

10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。

11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
