双偏心半球阀

产品简述：
双偏心半球阀传动方式有手动,气动,电动三种,是靠旋转半球来使阀门畅通或闭塞,其开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,广泛适用于石油,化工,城市给排水等要求严格密封的工况.

更新时间：2021-11-10 10:15:50
浏览次数：1771

邮箱

产品简述

PQ340H双偏心半球阀产品按用途分为：通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列,偏心半球阀传动方式有手动、气动、电动三种。

偏心半球阀也叫C型球阀是靠旋转半球来使阀门畅通或闭塞。其开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀,广泛适用于石油、化工、城市给排水等要求严格密封的工况。

工作原理

双偏心半球阀借助驱动机构带动阀轴转动90°运动。此时，固定在阀轴上的偏心阀瓣（半球）同步旋转90°。顺时针旋转，偏心阀瓣进入阀座，在偏心作用下形成楔型机构。阀瓣逐渐压紧阀座，实现密封，关闭阀门。逆时针旋转时，偏心阀瓣则迅速脱离阀座，旋转90°时，阀门为全开状态。

产品特点

1、该球阀解决了工业生产中的浆状、混流液体、灰尘等介质在管道输送中沉淀、易结垢、阻塞，使阀门关不严等问题。

2、开关轻便，开启时球与壳体脱离，无任何接触，启动扭矩小，转动灵活。关闭时，半球与阀座的挤切作用能除去密封面上的污物，使阀门顺利启闭，安全系数高，密封性能好。 3、密封面的偏心结构，使球面能自动补偿磨损，能保持阀门的密封，使用寿命长。

4、T型是属于耐磨硬密封球阀，它的密封副材料是特殊的，密封面要经过特殊耐磨处理。处理后表面达到HRC65-72度，故阀门的耐磨性能特别好。

5、表面油漆，有常温和高温两种。高温用耐温600℃的进口漆，喷涂后，高温使用不烧漆、炭化、焦化现象。不变色。

设计标准

制造标准: GB12237—1989 ASME B16.34,API6D 结构长度按照: GB12221 ASME B16.10；

连接端尺寸按照：JB/T79,GB9113,HG20592；ASME.B-16.5A ASME B16.25；

检验和测试按照: JB/T 9092、GB/T13927-1992 API598；

防火设计按照：API607

产品应用

双偏心半球阀是用于喷煤粉、控制法气体、含颗粒流体及粉沫固体介质输送的最佳设备，应用于冶金、选矿生产的煤粉喷吹专用阀。该系列偏心半球阀适用于石油，化工，治金，电力，轻纺，造纸，水利等各部门中低压管路系统，同时还适用于污水处理，蒸汽，空气，煤气，沙浆，矿浆等弱污浊流体介质的输送和截流，节流等。

主要材料表

技术参数

安装方式

立式安装、卧式安装

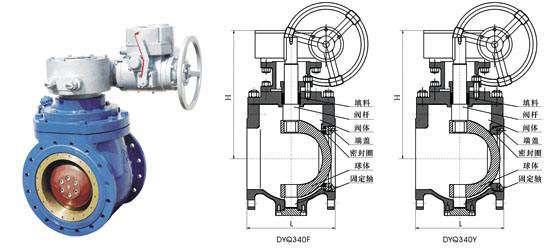

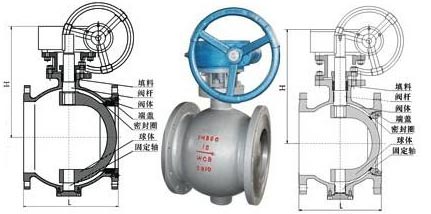

外形尺寸表

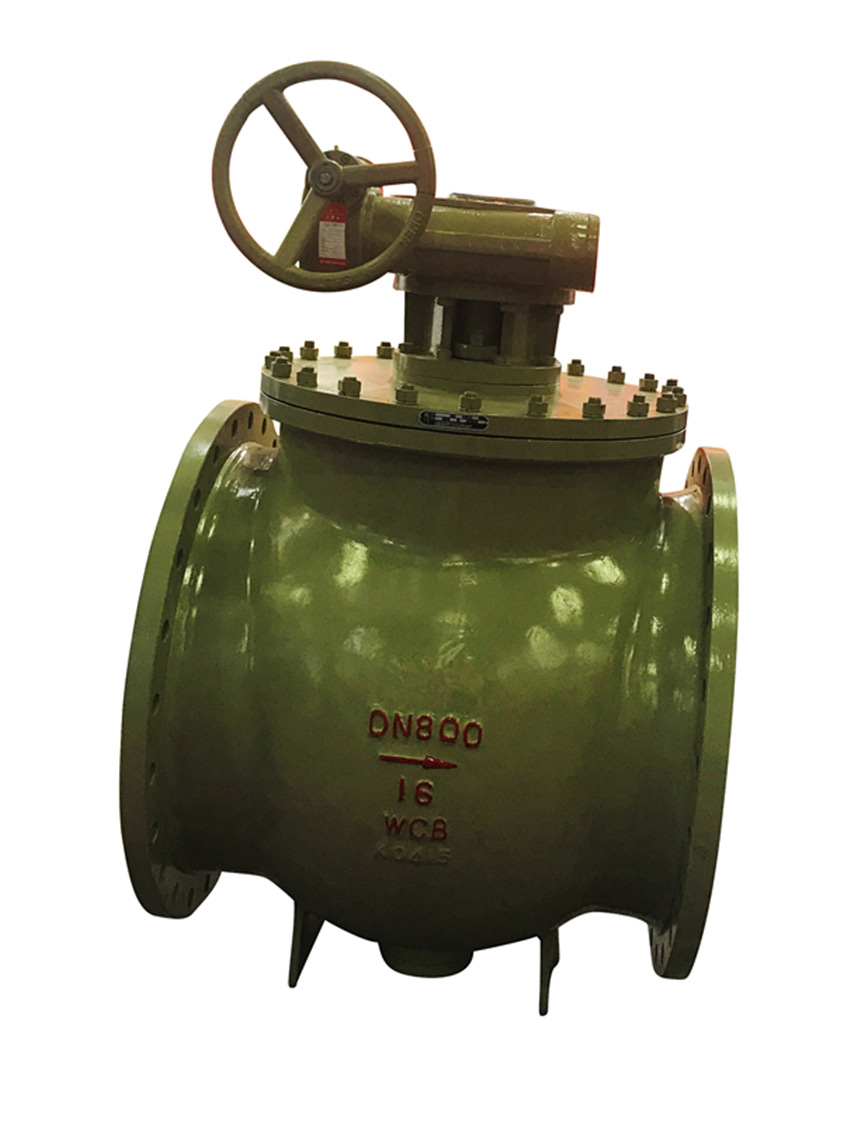

实物展示
