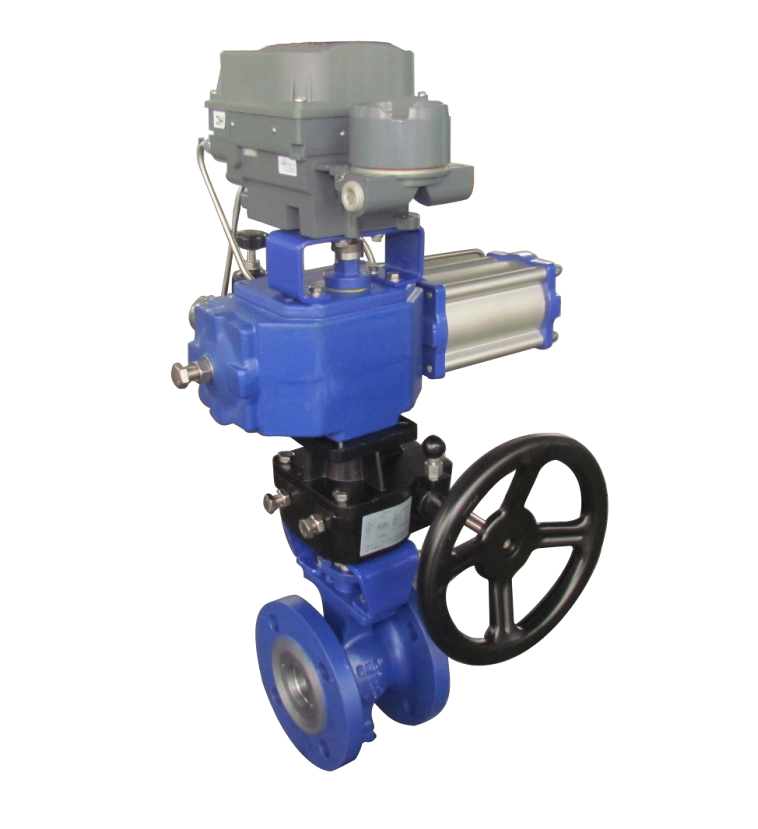

VE系列高性能气动偏心球阀V型球芯与密封圈采用独特的偏心结构,具有结构紧凑、密封性能好、使用寿命长等特点,兼备调节和切断两种功能,广泛应用于化工、电力、轻纺、食品、医药、造纸等行业对工艺介质进行截止或调节控制。
VE系列高性能气动偏心球阀PN16~PN64技术参数
公称直径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | ||
额定流量 系数Kv | 20 | 30 | 50 | 100 | 150 | 240 | 370 | 620 | 940 | 1540 | 2400 | 3900 | 6150 | 9800 | ||
公称压力 PN(MPa) | 1.6、4.0、6.4 | |||||||||||||||
流量特性 | 近似等百分比 | |||||||||||||||
固有可调比 | 100(特殊要求可达200)! | |||||||||||||||
额定转角(℃) | 90 | |||||||||||||||
配用执行机构 | 气动活塞式 | 单作用型号 | 详见表5~7 | |||||||||||||
扭矩(Nm) | ||||||||||||||||
双作用型号 | ||||||||||||||||
扭矩(Nm) | ||||||||||||||||
电动执行器 | 代号 | |||||||||||||||
扭矩(Nm) | ||||||||||||||||
气源压力(MPa) | 0.4~0.7 | |||||||||||||||
电 源 | 220V.AC或380V.AC | |||||||||||||||
输入信号 | 4~20mA、1~5(V.DC)或以上信号分程控制 |
附件表 | |||||||
气动偏心球阀 | 电动偏心球阀 | ||||||
代号 | 可选件 | 代号 | 可选件 | 代号 | 可选件 | 代号 | 可选件 |
无 | 不带附件 | S | 电磁阀 | 无 | 不带附件 | B | 位置变送器 |
P | 气动阀门定位器 | R | 空气过滤减压器 | D | 电动操作器 | L | 限位开关 |
E | 电/气阀门定位器 | H | 手轮 | F | 伺服放大器 | K | 力矩开关 |
T | 电/气转换器 | V | 保位阀 | H | 手轮 | ||
B | 位置变送器 | Q | 快速排气阀 | ||||
L | 限位开关 | X | 限流调速阀 |
1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
