DYQ340H-16上装式偏心半球阀

产品简述：
DYQ340H-16 上装式偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。

更新时间：2022-02-18 11:50:17
浏览次数：1518

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
结构特点
主要零件材料
性能规范/试验压力单位

产品概述

DYQ340H-16 上装式偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。

DYQ340H-16 上装式偏心半球阀可广泛应用于给排水、污水处理、石油、化工、冶金、电力等中低压管路中，特别适用于在含有杂质、颗粒状杂物的流体介质管道中作截止和节流作用。

结构特点

DYQ340H-16 上装式偏心半球阀采用双偏心结构，利用偏心轮的楔紧作用实现密封副的关闭和开启，从而实现可靠的密封比压及快速开启。其特点如下：
1、由于采用偏心结构，密封球面上所有点的旋转半径不同，在关闭时，密封阀座越关越紧，形成足够的密封比压，双向密封效果极佳。
2、阀瓣采用全圆形直通式，开启后为全流通结构，具备良好的流通性和线性调节性能。
3、长期使用过程中，磨损后，通过调节密封圈压套，密封球面等量前移，可获得新的密封。
4、该阀在使用当中操作力只作用在阀门开启或关闭极小角度内，开启时操作力随着密封比压的降低而迅速减小，密封面趋于无磨损。
5、圆形流道，在阀门全开后为全流通截面，底部为圆形流线结构，沉积杂物会随着介质流动被带走。在关闭过程中，可自行去除密封面上沉积的污
垢，而不影响密封。
6、阀轴采用上、下半轴设计，配有自润滑式轴套，在阀门的开启过程中，磨擦阻力小，启闭灵活，独特的“0”型圈，浮动式轴封代替了原始蝶阀的填料密封，解决了填料密封在阀门开启过程中易损耗的问题。

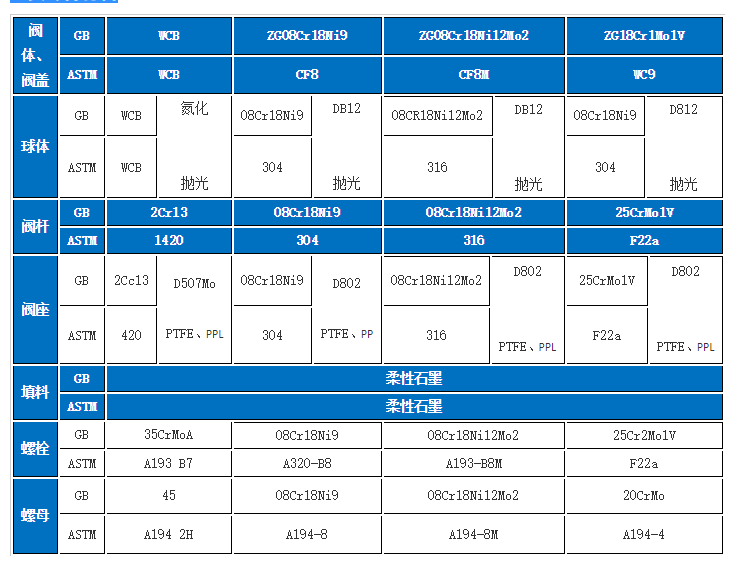

主要零件材料

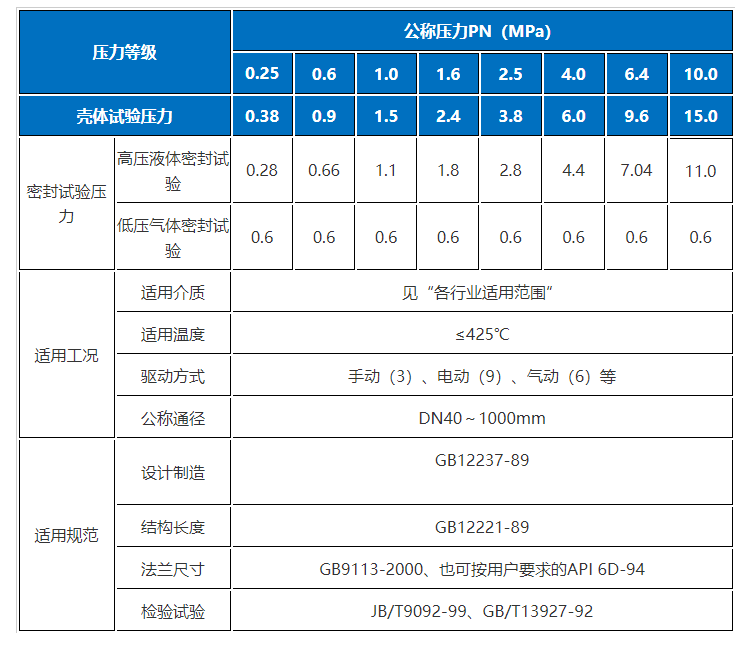

性能规范/试验压力单位

DYQ340H-16上装式偏心半球阀
