微阻缓闭蝶形止回阀

产品简述：
微阻缓闭蝶形止回阀采用斜盘式大偏心设计,双偏心结构,同时设有分级式缓冲油缸,可实现两段式关闭,即在关闭时先快关85%-90%,再缓关10%-15%,缓关时间可调,即可达到消除水锤之理想效果,安装于水泵出口可防止停泵时破坏性水锤产生。

更新时间：2021-11-10 10:21:22
浏览次数：1805

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
产品特点
技术参数
性能规范
工作原理
部件材质
连接尺寸
实物展示

产品概述

微阻缓闭蝶形止回阀采用斜盘式大偏心设计，双偏心结构。同时设有分级式缓冲油缸，可实现两段式关闭，即在关闭时先快关85%-90%（不受油缸阻尼），再缓关10%-15%（受油缸阳尼），缓关时间可调，即可达到消除水锤之理想效果。安装于水泵出口可防止停泵时破坏性水锤产生，故此阀可广泛用于市政、电厂、冶金、石化等行业的给排水系统。

产品特点

1、采用斜盘式大偏心设计、双偏心结构，启闭动态性能好，开启压力低（≤0.08Mpa），并且流阻小、振动小、无需重锤、节能效果明显。

2、缓闭装置设计新颖，结构紧凑合理，性能可靠，关阀时间采用快、慢，两段式，慢关段缓闭时间在1～60秒可调，可适用于不同的工况，减少水锤之影响。

3、阀轴采用惯穿式，安全可靠。阀体后端，采用阀瓣轴向可调式机构，密封效果佳，可调之零泄漏。

4、阀轴的轴承采用自润式轴承，摩擦阻力小，勿需注油。

5、阀瓣与阀轴联接采用退拔销结构，紧密结合无间隙，轴瓣连接更牢固。

6、有软、硬密封结构可供用户根据不同工况选用。

技术参数

公称通径		250～2000
公称压力PN（MPa）		0.6	1.0	1.6
试验压力	密封	0.66	1.1	1.76
	壳体	0.9	1.5	2.4
适用介质		污水、清水、泥浆、油等
标准材料	阀体	球墨铸铁
	阀瓣	球墨铸铁
	阀座	不锈钢、铝合金
	阀轴	不锈钢
	密封圈	工程塑料、橡胶、不锈钢、铜合金

性能规范

法兰连接标准

符合GB/T17241.6-2008

（IS07005.2）

结构长度标准

GB12221-2005 14系列

（IS05752）尺寸规定

试验标准

GB/T26480-2011

（API STD.598）执行

工作原理

本形式止回阀主要由阀体、阀瓣、转轴、摇臂、缓冲液压缸等组成。本阀靠进口个质压力推动阀瓣开启使介质通过，阀瓣通过转轴带动摇臂将缓冲油缸中活塞杆拉到开启位置。当介质停止流动时（如泵突然停止运行），由于阀瓣自重及介质倒流的作用，使阀瓣自动关闭。由于缓冲装置的作用，阀瓣关闭分两个阶段。

第一段：从全开位置到运行了85%-90%行程为快关段，在这个阶段，阀瓣带动摇臂同时作顺时针方向运动，油缸活塞杆被压回缸体内部，在这个阶段阻尼装置作用很小，阀瓣关闭速度很大。

第二段：从85%-90%行程以后至全关为慢关段，在这个阶段阻尼装置作用很大，为得到合适的关闭速度，可通过调节油路单向节流阀的开度以调节油路系统的阻尼大小，从而消除破坏性水锤，起到保护泵，阀及管线系统的作用。

部件材质

序号	名称	材质	序号	名称	材质
1	阀体	QT450-10	6	摇臂	Q235-A
2	阀瓣	QT450-10	7	缓冲油缸	组合件
3	转轴	2Cr13	8	退拔销	1Cr17Ni2
4	轴承	ZCuAl10Fe3	9	阀瓣密封圈	聚丙烯
5	油缸支架	Q235-A	10	阀座	0Cr19Ni9

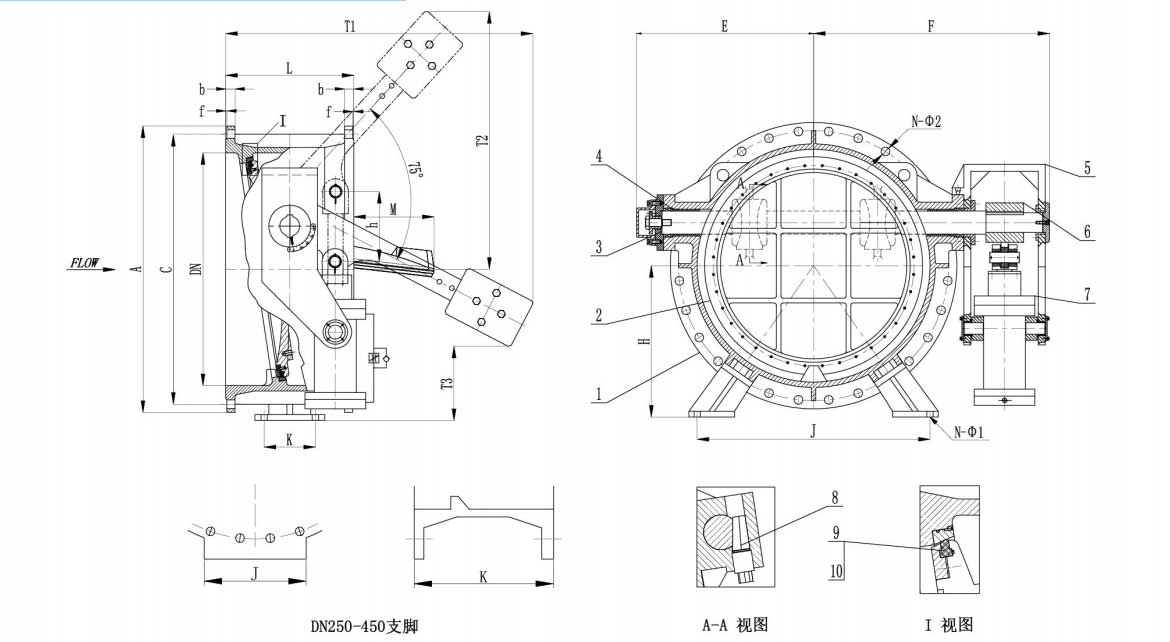

连接尺寸

DN	A			C			b			f	L	E	F	H	J	K	M	T1	T2	T3	N-φ1	N-φ2
DN	PN6	PN10	PN16	PN6	PN10	PN16	PN6	PN10	PN16	f	L	E	F	H	J	K	M	T1	T2	T3	N-φ1	PN6	PN10	PN16
250	375	395	405	335	350	355	22	22	22	3	250	260	355	270	250	250	30	418	297	115		12-φ19	12-φ23	12-φ28
300		445	460		400	410		24.5	24.5	4	270	247	356	280	250	270	52	428	304	134			12-φ23	12-φ28
350		505	520		460	470		24.5	26.5	4	290	313	385	300	300	290	73	473	342	144			16-φ23	16-Φ28
400		565	580		515	525		24.5	28	4	310	343	470	350	400	310	94	387	404	157			16-φ28	20-φ31
450		615	640		565	585		25.5	30	4	330	377	512	350	400	330	109	552	408	161			20-φ28	20-φ31
500		670	715		620	650		26.5	31.5	4	350	417	568	400	500	150	139	699	566	223	4-φ21		20-φ28	20-φ34
600		780	840		725	770		30	36	5	390	477	640	450	600	150	181	819	671	251	4-φ23		20-Φ31	20-Φ37
700		895	810		840	840		32.5	39.5	5	430	542	705	500	700	150	241	930	782	293	4-Φ23		24-φ31	24-Φ37
800		1015	910		950	950		35	43	5	470	610	854	550	780	180	246	1067	875	278	4-Φ26		24-Φ34	24-Φ40
900		1115	1025		1050	1050		37.5	46.5	5	510	642	879	600	900	200	302	1087	906	363	4-Φ26		28-φ34	28-Φ40
1000	1175	1230	1125	1120	1160	1170	40	40	50	5	550	760	1016	650	1000	220	345	1318	1106	349	4-φ27	28-φ31	28-φ37	28-φ43
1200	1405	1455	1255	1340	1380		45	45		5	630	902	1158	800	1200	230	504	1365	1213	579	4-φ27	32-Φ34	32-Φ40
1400	1630	1675		1560	1590		46	46		5	710	1076	1447	930	1400	230	514	1604	1372	588	4-φ33	36-Φ37	36-Φ43
1600	1830	1915		1760	1820		49	49		5	790	1220	1568	1020	1600	230	624	1739	1496	686	4-φ33	40-Φ37	40-Φ49
1800	2045	2115		1970	2020		52	52		5	870	1338	1668	1150	1800	240	695	2028	1726	753	4-Φ40	44-Φ40	44-Φ49
2000	2265	2325		2180	2230		55	55		5	950	1438	1768	1280	2000	310	830	2028	1774	928	4-Φ40	48-Φ43	48-Φ49

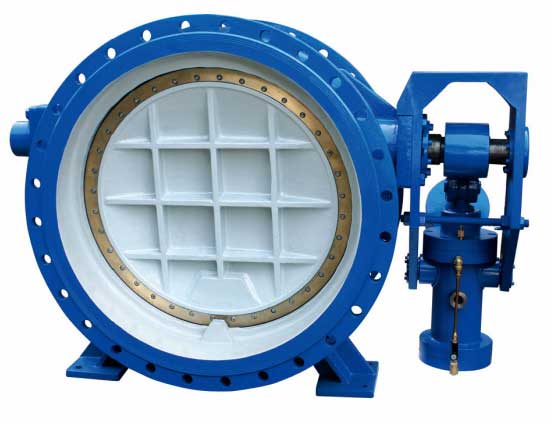

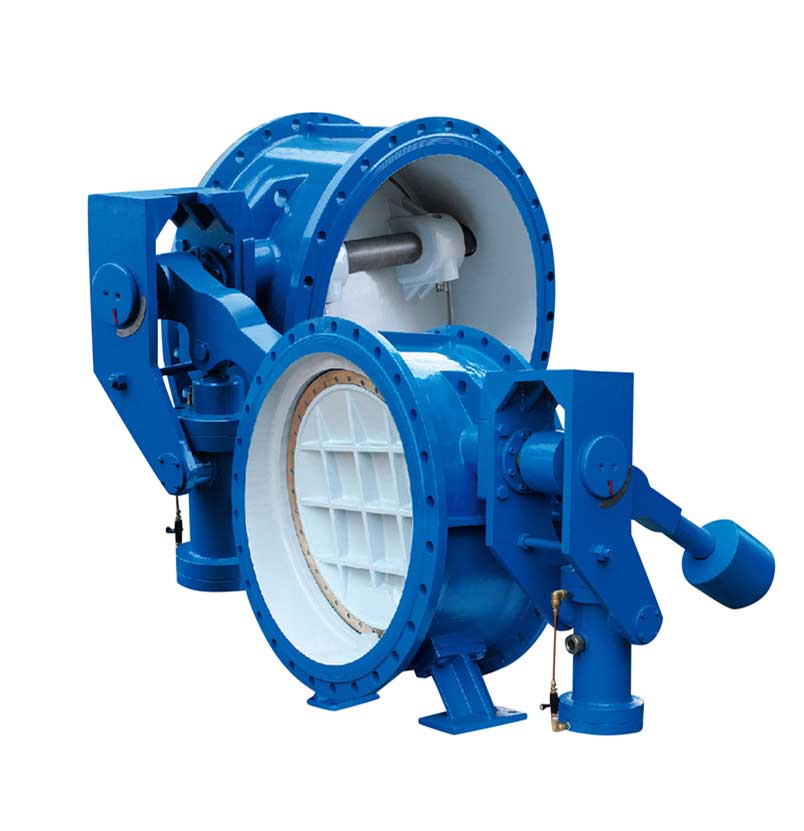

实物展示

缓闭止回阀

微阻缓闭蝶形止回阀
