多喷孔套筒阀

产品简述：
该阀主要由阀体、喷管、套筒闸、摆臂、滑块、阀座、出口管、整流器、驱动机构（手/电动）等部件组成，通过套筒闸在喷管上的轴向移动来控制出流喷孔数量，从而控制阀门的过流量。阀出口设置有整流器，该阀采用小孔对撞消能的原理，在阀内消能，不会产生气蚀和有害振动。

更新时间：2021-10-21 13:53:16
浏览次数：746

邮箱

产品概述

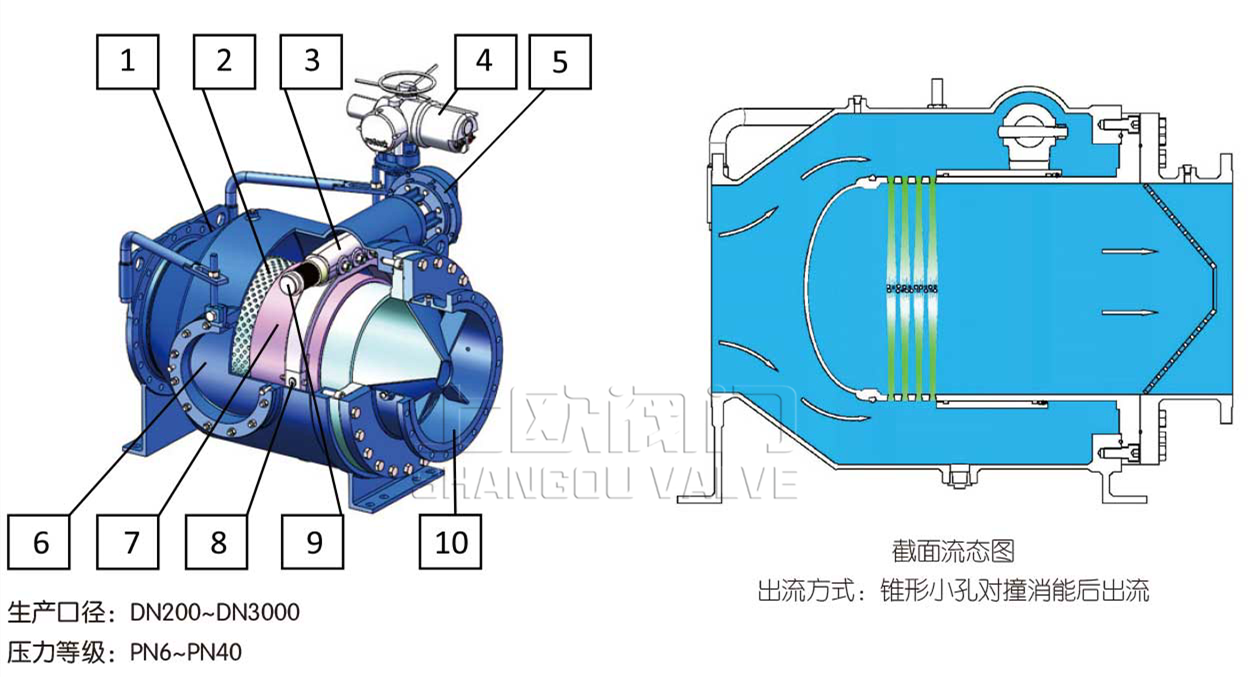

该阀主要由阀体、喷管、套筒闸、摆臂、滑块、阀座、出口管、整流器、驱动机构（手/电动）等部件组成，通过套筒闸在喷管上的轴向移动来控制出流喷孔数量，从而控制阀门的过流量。阀出口设置有整流器，该阀采用小孔对撞消能的原理，在阀内消能，不会产生气蚀和有害振动。

适用工况

该阀一般适用于气蚀指数不小于0.1且压差不大于120m的工况，常作为水池进水调流阀、管线中段减压阀多喷孔套筒阀等使用。

工况气蚀指数的计算方法见：《气蚀指数计算公式》。

生产口径：DN200～DN300

压力等级：PN6～PN40

出流方式：锥形小孔对撞消能后出流

主要零件及材质（表二）

产品特点

对撞消能设计，抗震动

套筒周长方向小孔均布，使水柱对撞消能，先进的水力设计，使水柱对撞发生在喷管的中心位置，水柱对撞后能量完全消除。

锥孔喷射，抗气蚀能力强

特殊锥孔喷射设计，使水流经过锥体时加速，使气蚀现象发生在阀门的中心，有效防止高压差下气蚀对阀门零部件的损坏现象。

可在线检修和维护

阀门驱动部件均在套筒闸外部，且阀体两侧各有一个检修人孔，阀门无需拆卸即可在线更换部件或清理垃圾。

外形尺寸请详询我司技术中心

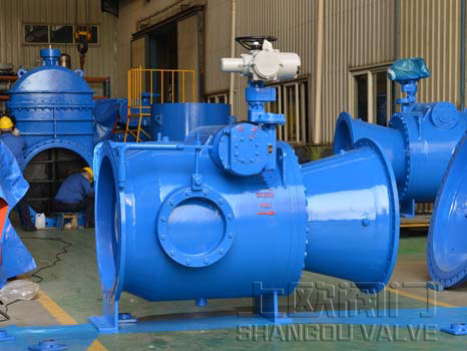

产品实物图
