双向承压球面旋球阀

产品简述：
球面旋球阀具有结构简单、操作方便、密封性能好等优点，广泛应用于石油、化工、电力、冶金等工业领域，特别是在高压、高温、腐蚀等恶劣工况下表现出色。同时，球面旋球阀也具有一定的流量调节性能，可根据需要进行流量调节。

更新时间：2023-05-05 19:37:53
浏览次数：116

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
主要用途
产品特点
产品展示

产品概述

球面旋球阀是一种用于控制流体流动的阀门，它的主要特点是球体可以在阀门体内旋转，从而改变阀门的通断状态。球面旋球阀通常由球体、阀座、阀杆和手柄等组成，球体和阀座之间的密封面为球面，通过旋转球体来改变阀门的通断状态。

球面旋球阀具有结构简单、操作方便、密封性能好等优点，广泛应用于石油、化工、电力、冶金等工业领域，特别是在高压、高温、腐蚀等恶劣工况下表现出色。同时，球面旋球阀也具有一定的流量调节性能，可根据需要进行流量调节。

球面旋球阀的分类有很多种，按结构形式可分为固定球面旋球阀和浮动球面旋球阀；按连接方式可分为法兰连接球面旋球阀和焊接连接球面旋球阀等。不同的球面旋球阀具有不同的适用场合和特点，用户应根据具体需要选择合适的产品。

主要用途

双向硬密封旋球阀广泛应用于水泵出口、管网系统特别是市政、消防等网状、环形管网，这此类双向流工况，该阀一台相当于两台普通单向密封阀门，具有很高的性价比。可应用于治金、石化、电力、化工、环保、市政等行业和部门管网系统介质的启闭与调节

产品特点

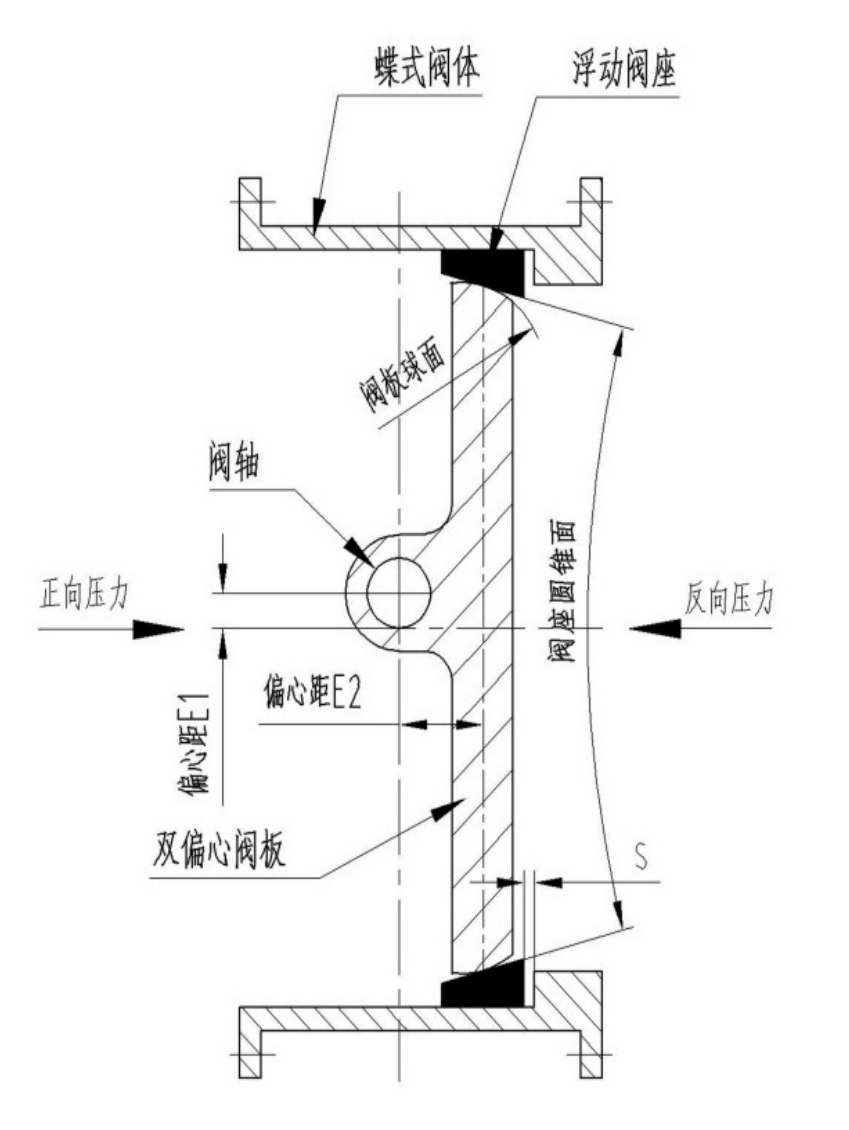

1.双向承压当阀门正向承受介质压力时，由于阀轴与轴承之间存在微量间隙，在介质压力推动下，阀板将顺介质流向微量移动，压紧浮动阀座，实现正向密封。当阀门反向承受介质压力时，在介质压力推动下，浮动阀座和阀板将顺介质流向同时微量移动，但浮动阀座只受阀板的限制，移动行程更长，因此，浮动阀座可消除阀轴与轴承之间存在微量间隙，压紧阀板，实现反向密封。

2.球面密封阀板密封面采用球面结构，浮动阀座采用圆锥面结构，从而构成了阀板可在任意角度自动定心的密封副，降低了装配难度，提高了密封性能，实现了良好的密封效果。

3.偏心阀板采用双偏心阀板结构，阀门启闭时，阀板密封面可迅速脱离或解除阀座密封面，因此，摩擦行程短，摩擦力矩小，启闭轻松，密封面使用寿命长。

4.无油轴承采用铜基复合材料轴承，无需润滑。轴承前端采用橡胶密封圈，防止泥沙进入轴承卡阻阀轴，提高轴承使用寿命。

5.节能降耗阀体采用蝶阀结构，体积小，重量轻;阀板采用流线型结构或大型架结构，阻力小，水损低，节能降耗。

产品展示

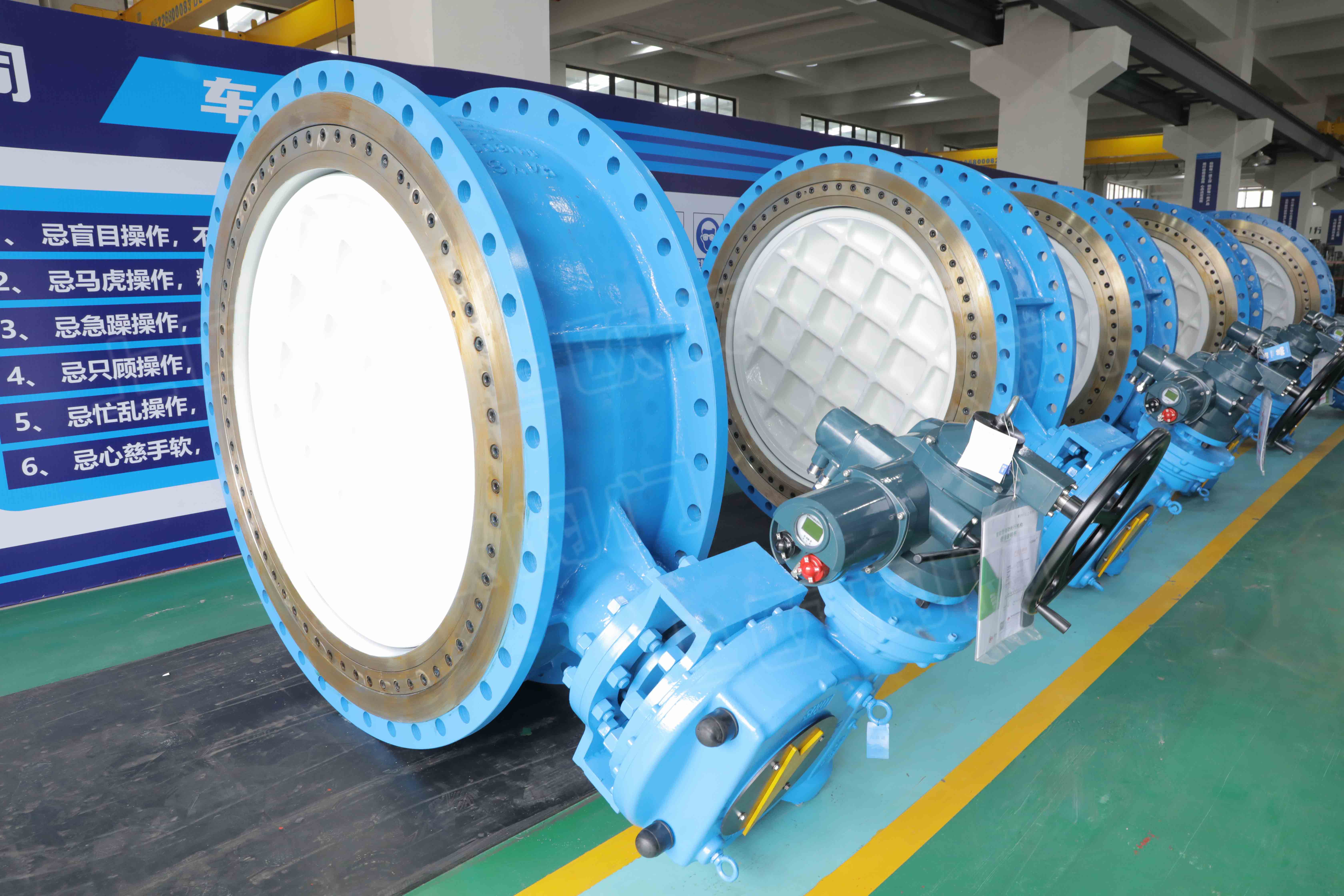

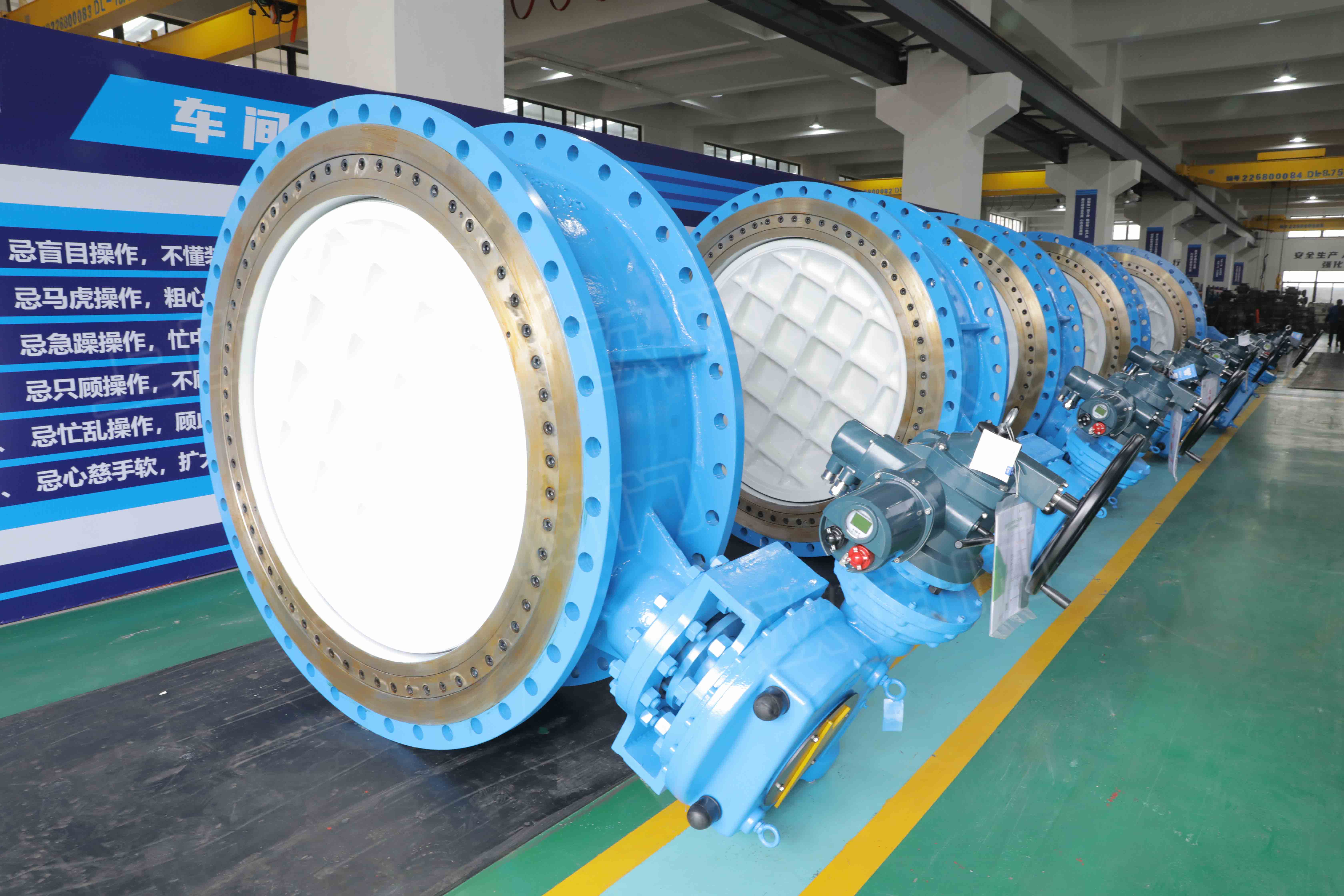

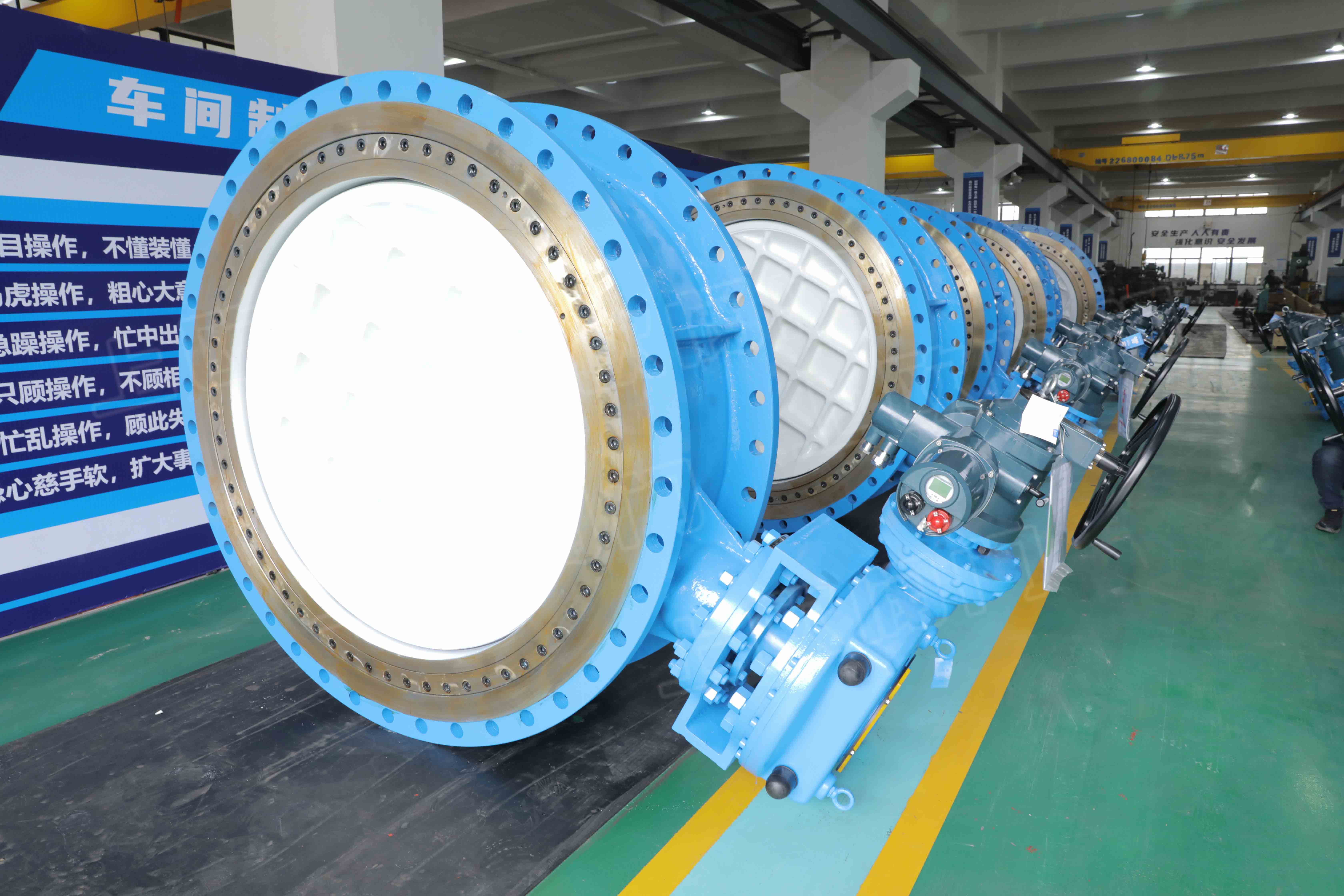

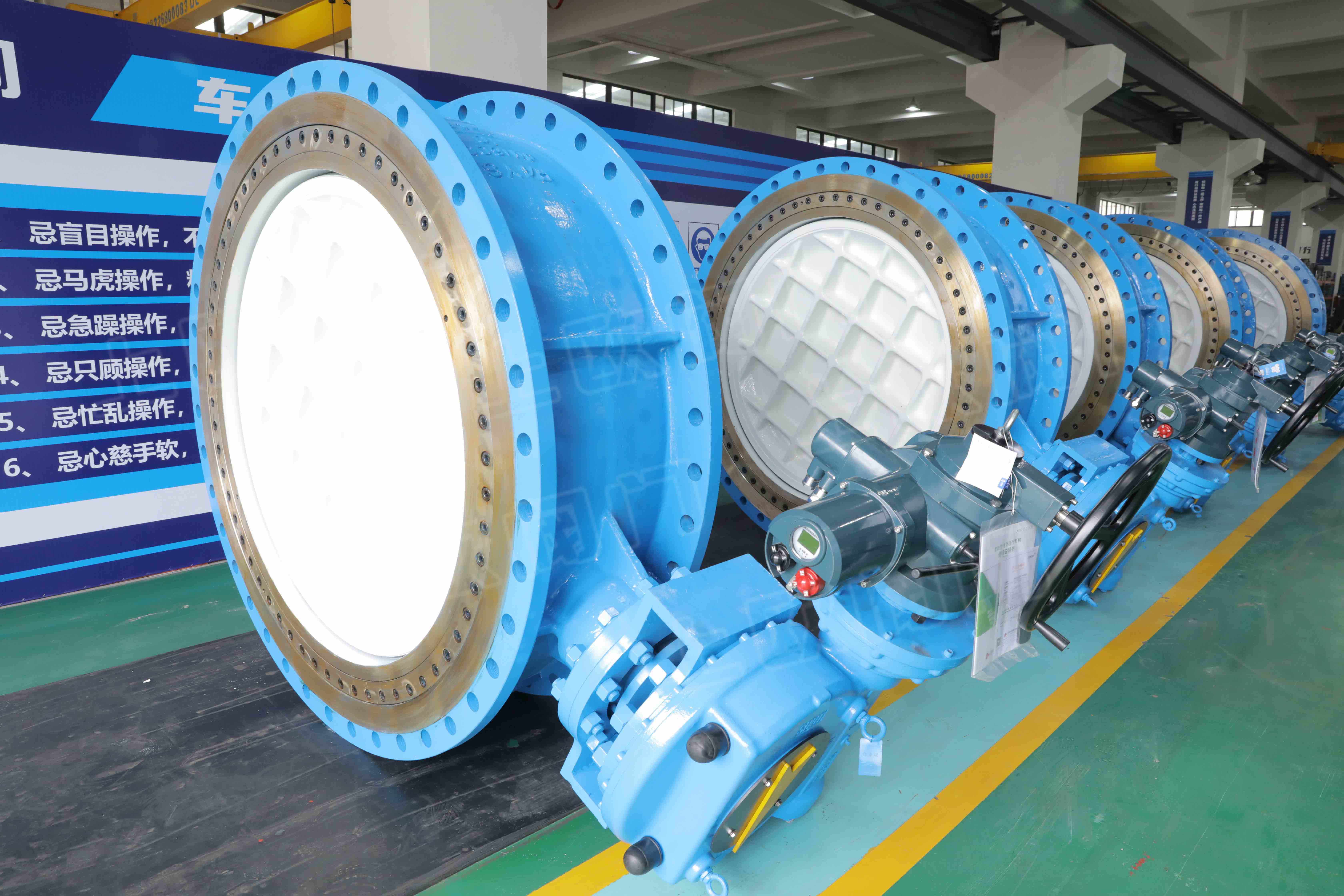

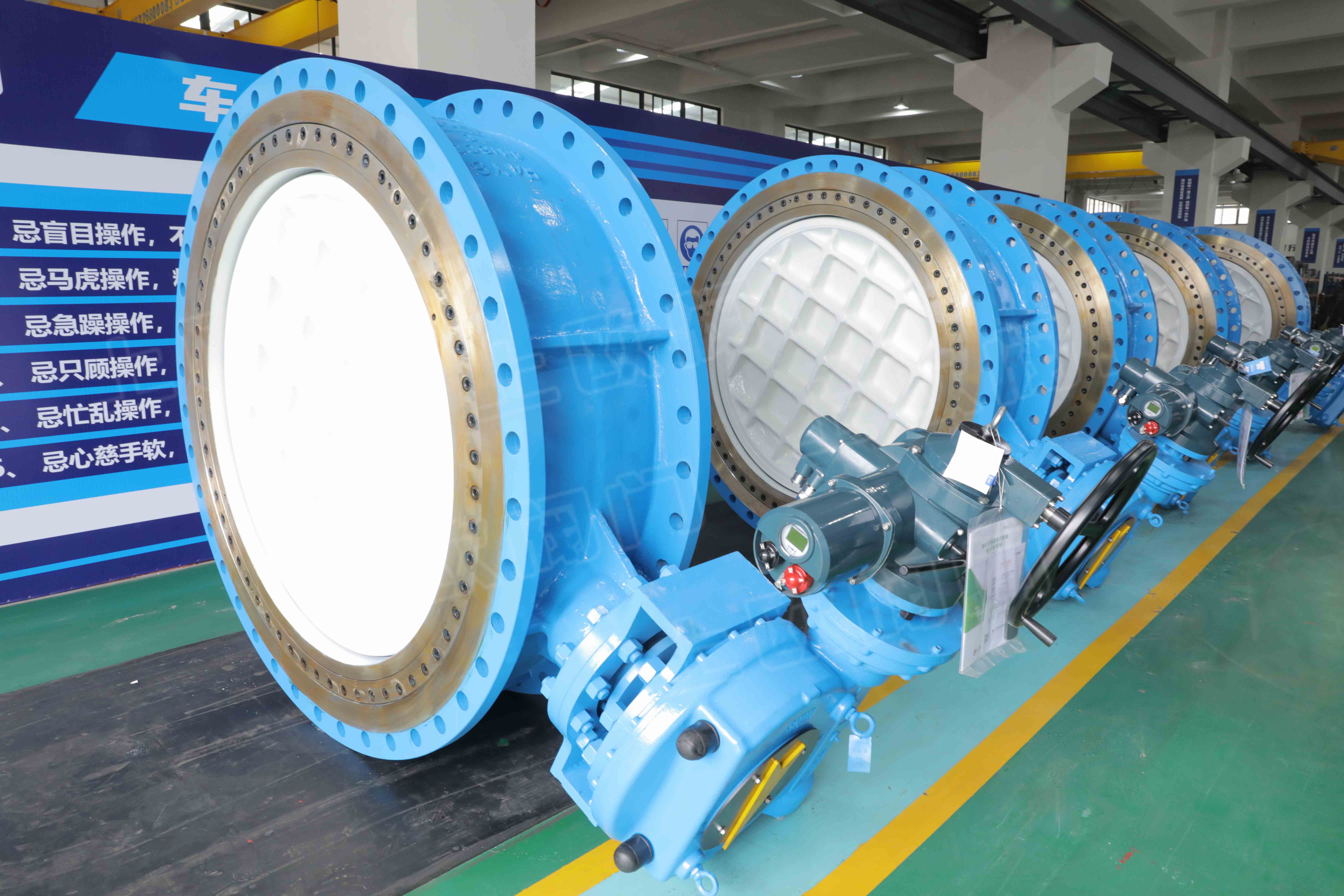

双向承压球面旋球阀
