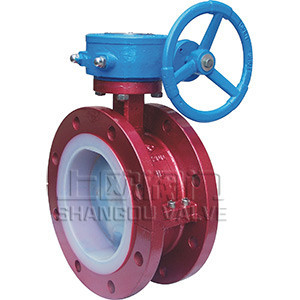

D341F46-蜗轮式衬氟法兰蝶阀

产品简述：
D341F46蜗轮式衬氟法兰蝶阀适用在-50℃～150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用，驱动方式可分为：电动衬氟蝶阀、气动衬氟蝶阀、手柄衬氟蝶阀、蜗轮衬氟蝶阀等。

更新时间：2020-10-29 15:04:21
浏览次数：1439

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
产品介绍
结构特点

产品概述

D341F46蜗轮式衬氟法兰蝶阀适用在-50℃～150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用，驱动方式可分为：电动衬氟蝶阀、气动衬氟蝶阀、手柄衬氟蝶阀、蜗轮衬氟蝶阀等。
衬氟蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50％,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.。

产品介绍

型号：D341F46口径(DN)：50~1600(mm)压力(PN)：1.0~1.6(Mpa)产品价格：电议日期：15-03-31浏览：218次

结构特点

1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.
3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;
a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体槽内;
4.采用可调性弹子定位,定位准确,结构简单
注：衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表。
