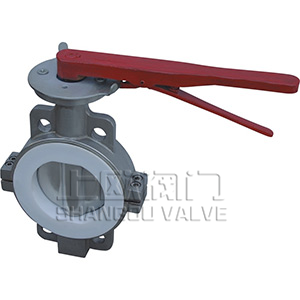

D71F4-16P不锈钢对夹式半衬蝶阀

产品简述：
D71F4-16P不锈钢对夹式半衬蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。另外，蝶阀还有体积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30～50%，蝶板旋转90°即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。

更新时间：2020-10-29 15:03:01
浏览次数：1431

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
产品介绍
结构特点
基本型号
零部件材料
声明

产品概述

D71F4-16P不锈钢对夹式半衬蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。另外，蝶阀还有体积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30～50%，蝶板旋转90°即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。

产品介绍

型号：D71F4-16P口径(DN)：50~1600(mm)压力(PN)：1.0~1.6(Mpa)产品价格：电议日期：15-03-30浏览：197次

结构特点

1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；
2.四级加载弹性密封，绝对保证了阀门内、外的零泄漏；
3.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；
4.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
5.轴的径向采用O型圈与金属垫的组合；
6.阀座镶在有弹性条的阀体的槽内；
7.采用可调弹性弹子定位。定位准确，结构简单。

基本型号

D71F4-16P不锈钢对夹式半衬蝶阀基本型号
手动	DA71F/P 半衬	蜗轮传动	DA371F/P 半衬
	DA71F3 全衬里		DA371F3 全衬里
	DA71F4 全衬里		DA371F4 全衬里
	DA71F46 全衬里		DA371F46 全衬里
气动	DA671F/P 半衬	电动	DA971F/P 半衬
	DA671F3 全衬里		DA971F3 全衬里
	DA671F4 全衬里		DA971F4 全衬里
	DA671F46 全衬里		DA971F46 全衬里

零部件材料

D71F4-16P不锈钢对夹式半衬蝶阀主要零部件材料表
序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈阀
序号	零件名称	Z	C	P	R	PL	RL
1	上、下阀体	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB	35(锻）	CF8	CF8M	CF3	CF3M
3	蝶板轴	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
4	衬里层/阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
5	O型圈	FPM（氟橡胶）
6	弹性条（垫）	Si（硅橡胶）
7	调节定位座	0Cr18Ni9	0Cr18Ni9	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
8	螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手轮	Q235

注：衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表。

声明

本文中所有文字、数据、图片均只适用于参考，D71F4-16P不锈钢对夹式半衬蝶阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话
