双向硬密封旋球阀GWXDF

产品简述：
双向硬密封旋球阀GWXDF结合球阀的优越密封性能与蝶阀的优势结构性能研发而成，使其即拥有球阀双向密封、可调节、寿命长的性能优势，又具备蝶阀体积小、重量轻的结构优势。

更新时间：2022-12-17 18:11:29
浏览次数：1460

产品说明书查看图纸产品实物图安装案例

微信

邮箱

产品概述
工作原理
技术参数
型号编制方
主要设计制造标准

产品概述

双向硬密封旋球阀GWXDF结合球阀的优越密封性能与蝶阀的优势结构性能研发而成，使其即拥有球阀双向密封、可调节、寿命长的性能优势，又具备蝶阀体积小、重量轻的结构优势，其实质为蝶式结构偏心半球阀！

我公司由本公司博士后协作研发中心主导，在湖南大学博士后站支持下，对该阀门采用现代设计方法和技术，进行了静力学仿真分析、动力学仿真分析、多学科设计优化和性能分析等，突出解决现有阀门能耗、耗材及压力损失与密封性能问题，开发出新一代具有能耗低、耗材量小、压力损失小、密封性能优且具有双向密封功能的双向硬密封旋球阀，并形成系统的设计理论，整理出版了《新型双向硬密封大口径旋球阀现代设计方法与技术》一书，由中国水利水电出版社出版发行（全国各大书店有售）。该阀与传统具有双向密封功能的截止阀和闸阀相比，突破了口径与空间尺寸的限制，在水系统管网与球阀相比更是拥有绝对的性价比优势。可广泛应用于冶金、矿山、石化、化工、电力、环保、市政等行业和部门的管网系统，作为启闭、调节使用。

工作原理

双向流阀门的最主要功能是既能在正向压力时密封良好，在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时，介质压力推动阀板向前移动，阀杆变形，阀板密封面紧贴阀座密封面传递压力，将阀座推向阀体台阶，使之密封良好。当反向压力作用时，介质压力推动阀板向后移动，阀杆变形，介质压力同时推动阀座向后移动，阀座密封面紧贴阀板密封面传递压力，使之密封良好。

技术参数

公称通径（mm）	公称压力(MPa)	试验压力(MPa)
公称通径（mm）	公称压力(MPa)	壳体强度试验	正向密封试验	反向密封试验
DN50～500	1.0	1.5	1.1	1.1
DN50～500	1.6	2.4	1.76	1.76

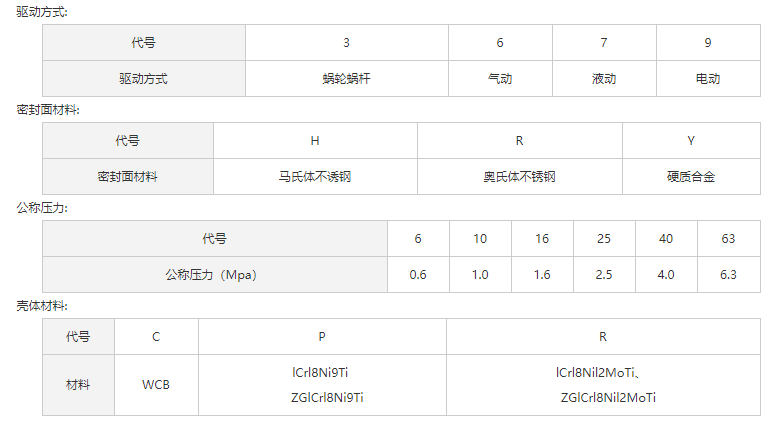

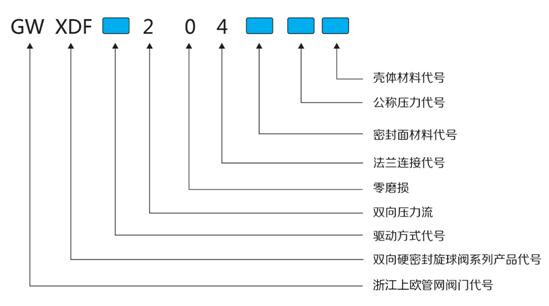

型号编制方

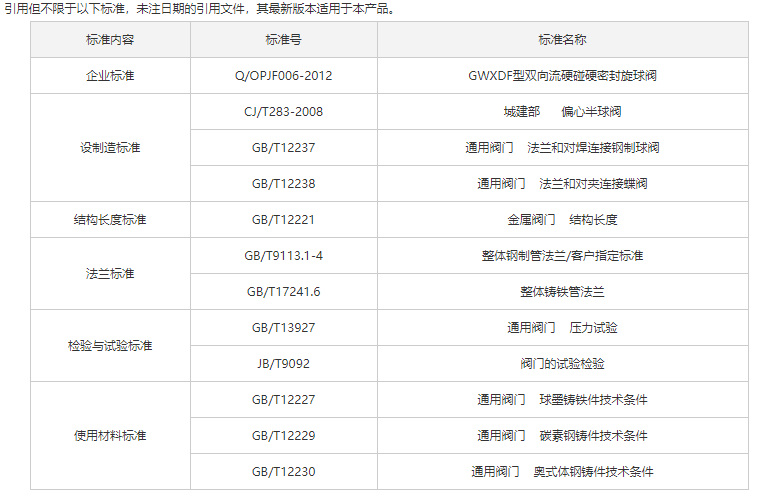

主要设计制造标准
