气动法兰式硬密封蝶阀

  • 产品简述:

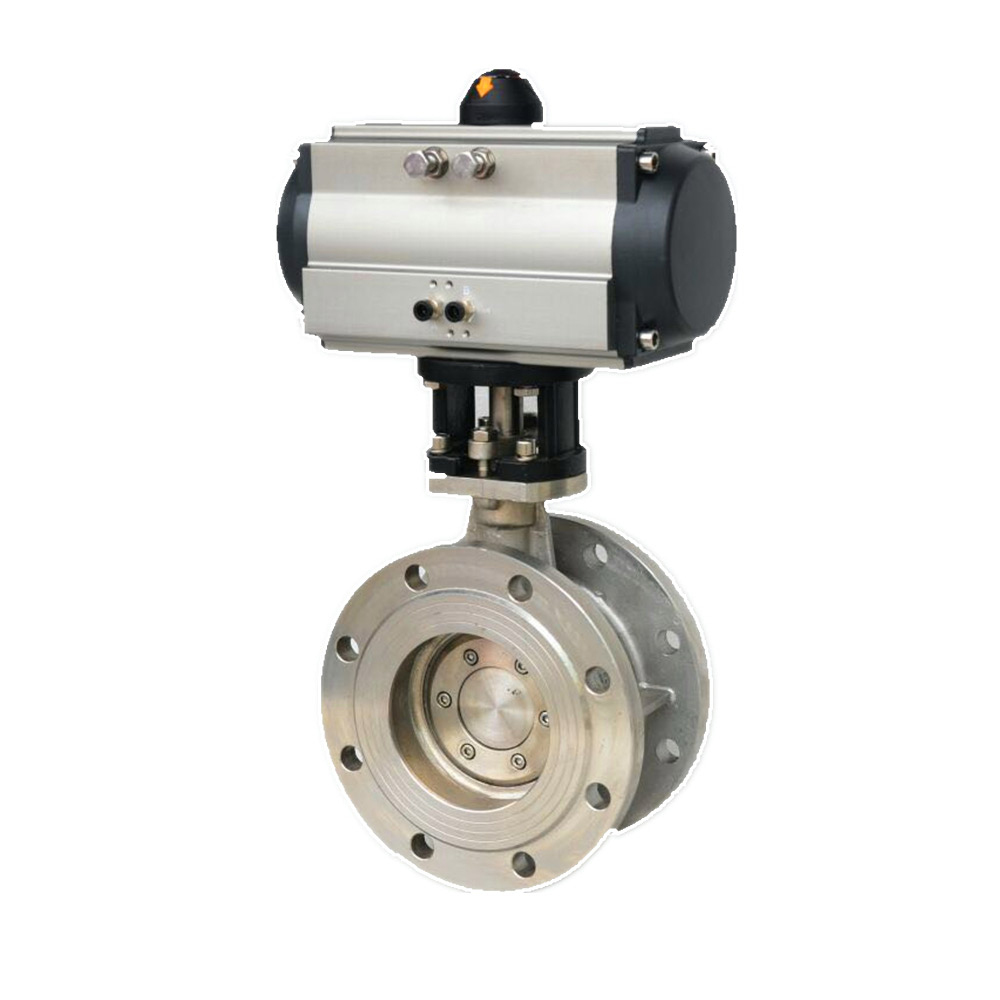

    D641H气动法兰式硬密封蝶阀系列产品,是长寿命、节能型蝶阀。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建 筑、供排水管道上作调节流量和截断流体zui佳装置。


    更新时间:2021-10-21 14:36:06
    浏览次数:530
产品概述

D641H气动法兰式硬密封蝶阀系列产品,是长寿命、节能型蝶阀。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建 筑、供排水管道上作调节流量和截断流体zui佳装置。

性能参数

D641H气动法兰式硬密封蝶阀PN16~PN40主要性能参数

公称通径DN(mm) 50-1200
公称压力PN(MPa) 1.0 1.6 2.5
公称压力
(MPa)
强度试验 1.5 2.4 3.75
密封试验 1.1 1.76 2.75
材料\材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
蝶板 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 不锈钢
填料 聚四氟乙烯、柔性石墨
适用工况 适用介质 水、蒸汽、油品 硝酸类 醋酸类
适用温度 -40℃~200℃
执行器 型号 GT或AW系列
气源压力 0.3-0.7MPa
执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验
GBT/12238 GB12221 GB9113 GB9131 GB13927

连接尺寸

D641H气动法兰式硬密封蝶阀PN16~PN40主要连接尺寸(mm)
公称通径
DN(mm)
尺寸(mm) 执行器型号
(仅供参考)
L H D(1.6) D(2.5) D(4.0) D1(1.6) D1(2.5) D1(4.0) n-d(1.6) n-d(2.5) n-d(4.0)
50 108 112 165 165 165 125 125 125 4-18 4-18 4-18 GTD-65
65 112 115 185 185 185 145 145 145 4-18 8-18 8-18 GTD-80
80 114 120 200 200 200 160 160 160 8-18 8-18 8-18 GTD-80
100 127 138 220 235 235 180 190 190 8-18 8-22 8-22 GTD-100
125 140 164 250 270 270 210 220 220 8-18 8-26 8-26 GTD-115
150 140 175 285 300 300 240 250 250 8-22 8-26 8-26 GTD-125
200 152 200 340 360 375 295 310 320 12-22 12-26 12-30 GTD-160
250 165 243 405 425 450 355 370 385 12-26 12-30 12-33 GTD-190
300 178 250 460 485 515 410 430 450 12-26 16-30 16-33 AW13
350 190 280 520 555 580 470 490 510 16-26 16-33 16-36 AW17
400 216 305 580 620 660 525 550 585 16-30 16-36 16-39 AW17
450 222 350 640 670 685 585 600 610 20-30 20-36 20-39 AW20
500 229 380 715 730 755 650 660 670 20-33 20-30 20-42 AW20
600 267 445 840 845   770 770   20-36 20-39   AW28
700 292 480 910 960   840 875   24-36 24-42   AW35
800 318 530 1025 1085   950 990   24-39 24-48   AW35
900 330 580 1125 1185   1050 1090   28-39 28-48   AW40
1000 410 650 1255 1320   1170 1210   28-42 28-56   AW40
1200 470 760 1485 1530   1390 1420   32-48 32-56   AW40
